  MC-3360金属超声探伤仪详细信息

产品名称:金属超声探伤仪
价  格:请咨询在线客服
型  号:MC-3360
产  地:北京

   [放入收藏夹]
  产品介绍

金属超声探伤仪,MC-3360能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断,广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。y9k工程检测仪器网

依据标准
1 GB/T 12604.1–90 超声检测
2 JB/T 10061-1999 A型脉冲反射式超声探伤仪通用技术条件
2 JJG 746-2004 超声探伤仪 中华人民共和国国家计量检定规程
性能特点
1 测试方式灵活多变
测量显示方式:A型显示方式、B型显示方式;可以在直探头、斜探头、双探头及透射三种探伤工作方式之间任意切换。
2 仪器性能卓越
具有500个独立探伤通道,每个通道单独设置一组探伤参数、DAC曲线;具有线性抑制功能,最大抑制为屏高的80%;具有闸门设置和报警功能。能够在屏幕上任意设置闸门的位置和宽度,并可以分别设置进波报警与失波报警。
3 仪器全功能
具有角度和K值两种输入方式;DAC曲线自动生成,最多可记录30个点,三条附加可调偏置曲线及表面补偿功能;DAC分段制作,6dB DAC功能;AVG曲线自动生成,可定制三种类型缺陷;探头自动校准功能。
4 方便的存储方式
具有存储功能,可以存储1000幅A扫图形、参数及DAC曲线;具有存储图形的回放功能,将已存储的A扫图形从存储区取出并显示在屏幕上;具有删除功能,将指定的内容(以存储组号表示)从存储区删除。
5 灵活的操作流程
支持英语和中文两种语言;两种测量单位:mm/inch;具有实时时钟功能;具有峰值记忆功能;B扫描功能;探伤过程无限时录像功能;具有波形和探伤参数的冻结和解冻功能;具有系统参数的加锁/解锁功能;具有声程测量、回波次数分析功能;具有实时的电源状态指示功能。
6 方便的传输通信
支持RS232/USB通讯接口;能够跟PC机通讯,可以将测量数据和系统设置参数上传给PC机,以便进行进一步处理(如生成探伤报告、打印等);可利用PC端通讯软件升级仪器的功能。
6 仪器便携小巧
锂电池,低功耗,连续十小时工作;操作过程可设置蜂鸣器提示音;轻小便捷,易于操作。

金属超声探伤仪
技术指标
扫描范围(mm)
扫描范围(mm):0~10000y9k工程检测仪器网
档级:2.5,5,10,20, 30,40,50,60,70,80,90, 100,150,200, 250, 300, 350, 400, 450, 500,600,700,800,900,1000,2000,3000,4000,5000,6000,7000,8000,9000, 10000y9k工程检测仪器网
调节步距:0.1mm(2.5 mm~99.9mm),1mm(100mm~10000mm)
脉冲移位(s)
脉冲移位(s):-20~+3400y9k工程检测仪器网
档级:-20,-10,0.0, 10, 20, 50,100,150,200,250,300,350,400,450,500, 600, 700,800,900,1000,1500,2000,2500,3000,3400y9k工程检测仪器网
调节步距:0.1(-20s~999.9s),1(1000s~3400s)
探头零点(s)
探头零点:0.0~99.99y9k工程检测仪器网
调节步距:0.01
材料声速(m/s)
材料声速:1000~15000y9k工程检测仪器网
7个固定声速:2260,2730,3080,3230,4700,5900,6300y9k工程检测仪器网
调节步距:1
工作方式
单探头(收、发),双探头(一收一发),透射(透射探头)
频率范围(MHz)
带宽 0.5–20
增益调节(dB)
0~130y9k工程检测仪器网
调节步距:0.0,0.1,0.5,1,2,6,12
线性抑制
屏高的0%~80%,步距: 1%
垂直线性误差
垂直线性误差不大于3%
水平线性误差
在扫描范围内,不大于0.2%
探伤灵敏度余量
≥60dB
动态范围
≥32dB
报警
进波报警、失波报警
显示屏
高亮度彩色平板显示器
A-Scan显示区域
全屏或局部y9k工程检测仪器网
A-Scan显示冻结和解冻 A-Scan填充
探伤通道
500个
数据存储
1000幅 A-Scan图形
与PC机通讯接口标准
RS232/USB
测量单位
Mm/inch
电源适配器
输入100V~240V/50Hz~60Hy9k工程检测仪器网
输出9V/1.5A
电池
锂(Li)电池4×3.6V 4800mAh
工作温度(℃)
-10~50
工作湿度(RH)
20%~90%
接口类型
BNC
外型尺寸(mm)
238×160×48
重量(kg)
1.0
y9k工程检测仪器网

标准配置
MC-3360标准配置

金属超声探伤仪
配置
MC-3360主机
1台
直探头
1个
斜探头
1个
9V电源适配器
1个
探头连接线
2根
产品包装箱
1个
使用说明书
1本
合格证、装箱卡、保修卡
1套
选配件
PC超声波探伤仪通讯软件、标准试块
y9k工程检测仪器网

数据处理软件

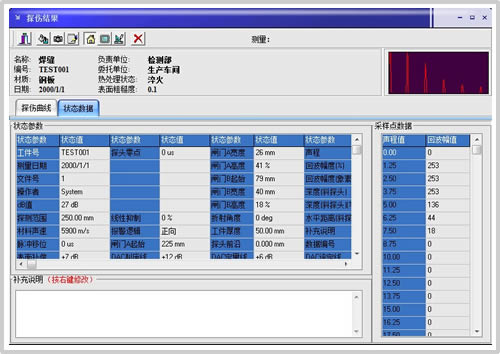

探伤结果
探伤结果

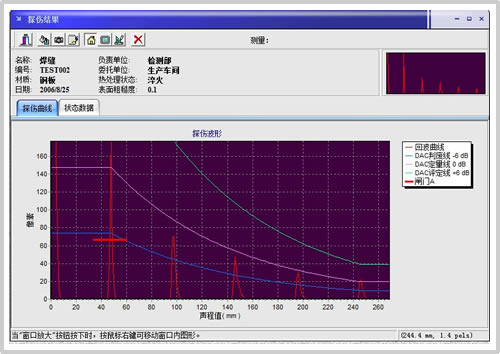

探伤曲线
探伤曲线

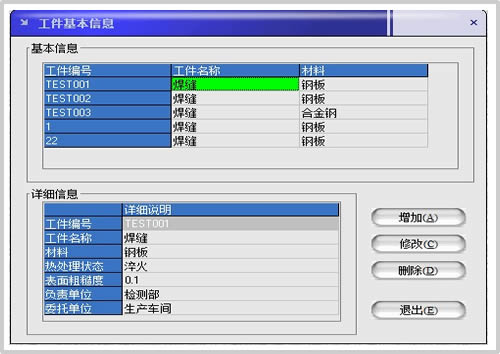

工件基本信息
工件基本信息

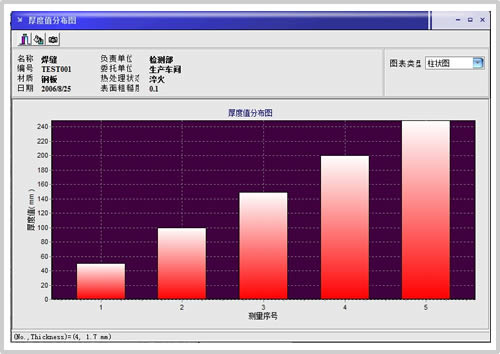

厚度值分布图
厚度值分布图
