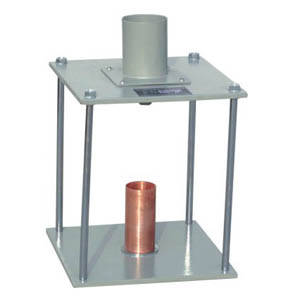

细集料棱角性测定仪,WX-2000型是根据《公路过程试验规程JTJ058-2000》，《细集料试验方法标准T0345-2000》生产，是公路工程试验室及石料厂必备仪器。细集料棱角性测定仪用于测定天然砂，人工砂，石销等适用于路面的细集料粗糙度，以评定细集料颗粒的棱角性，表面构造，预测细集料粒对沥青混合料的内摩擦角和抗流动变形性能及对拌制水泥混凝土的和易性的影响。igK工程检测仪器网
主要结构igK工程检测仪器网
1、细集料棱角性测定仪：上部为一个金属或塑料制的圆筒，容积不小于200毫升，下面接一个高38毫米的金属制的倒圆锥漏斗，角度为60度，±4度，漏斗内部光滑，流出孔开口直径12.7mm±0.6mm.测定仪下方放置一个100毫升的铜制容器，容器内径为39毫米，高86毫米，次容器嵌在一块厚6毫米的金属板上，容器与底板之间用环氧树脂填充固结，金属底板部的正中央有一个凹坑，用以与底座位置对中.igK工程检测仪器网
2、标准筛：孔径为4.75mm、2.3mm的方孔筛或孔径为5mm，2.5mm的圆孔筛igK工程检测仪器网
3、天平：感量不大于0.1gigK工程检测仪器网
4、烘箱：能控温在105度±5度igK工程检测仪器网
5、玻璃板：60mmX60mm，厚度4mmigK工程检测仪器网
6、刮尺：带刃直尺，长100mm宽20mmigK工程检测仪器网
7、其他：搪瓷盘，毛刷igK工程检测仪器网
技术参数：igK工程检测仪器网
1、圆锥筒漏斗：角度60°±2°igK工程检测仪器网
2、漏斗口直径：12.7mm±0.3mm；100mligK工程检测仪器网
3、容器：100ml±5mligK工程检测仪器网
4、斗容间距：115mm±1mmigK工程检测仪器网
5、捣棒直径：25mm±0.5mm；igK工程检测仪器网
6、捣棒质量：340g±5g；igK工程检测仪器网
7、净重：9kg；igK工程检测仪器网
8、外形尺寸：310×310×335 （mm）igK工程检测仪器网
试验步骤：igK工程检测仪器网
1.将从现场取来的细集料试样，按照*大粒径的不同选择2.36mm或4.75mm的标准筛过筛，除去大于*大粒径的部分。igK工程检测仪器网
2.但当工程上同时使用不同品种细集料，如将天然砂和机制砂、石屑混用时，应分别进行单一细集料品种的棱角性质量评定，同时以实际配合比例组成的细集料混合料进行试验，以评定其使用性能。 igK工程检测仪器网
3.按T0327方法以水洗法除去小于0.075mm的粉尘部分，取0.075mm~2.36mm或0.075mm~4.75mm的试样约6kg放入105℃±5℃烘箱中烘干至恒干至恒重，在室温下冷却。 igK工程检测仪器网
4.按本规程T0328的方法测定试样的表观相对密度Уa，用分料器法或四分法将试样分成不少于5份，按下式计算每份试样所需的质量，称量准确至0.1g。 igK工程检测仪器网
m=1.0×Уa/2.70 igK工程检测仪器网
式中：m—每份试样的质量（kg）； igK工程检测仪器网
Уa—该试样的表观相对密度，无量纲。 igK工程检测仪器网
5.根据试验的细集料规格选择漏斗，对规格0.075mm~2.36mm的细集料选用漏出孔径为12mm的漏斗，对规格0.075mm~4.75mm的细集料选用孔径为16mm的漏斗，将漏斗与圆筒连接安装成一整体。关闭漏斗下方的开启门，在漏斗下方置接受容器。 igK工程检测仪器网
6.将试样从圆筒中央开口处（高度与筒顶齐平）徐徐倒入漏斗，表面尽量倒平，但倒完后不得以任何工具扰动或刮平试样。 igK工程检测仪器网
7.在打开漏斗开启门的同时开动秒表，漏斗中细集料随时即从漏斗开口处流出，进入接受容器中。在细集料全部流完的同时停止秒表，读出细集料流出的时间，准确至0.1s，即为该细集料试样的流动时间。 igK工程检测仪器网
8.一次试验需平行试验5次，以流动时间的平均值作为细集料棱角性的试验结果。igK工程检测仪器网
