锚杆质量检测仪

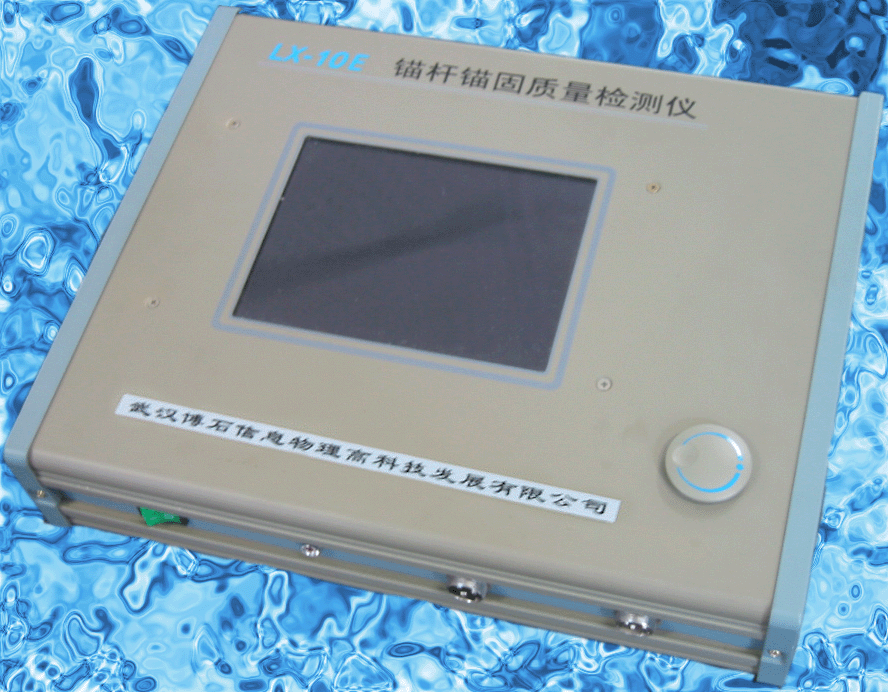

LX-10E型锚杆质量检测仪针对高速公路路堑边坡整治和边坡稳定工程中的锚杆锚固质量检测评价，采用了声频应力波无损检测技术和抗拔力测试对每个工程的锚杆进行了检测，为高速公路的质量提了保障。722工程检测仪器网
全长粘结砂浆锚杆的握裹水泥砂浆的灌注饱满与否，是锚杆能否按设计要求起作用的重要指标。传统的测试方法是用抗拔力来检验，但这种方法并不能完全确定其施工质量。722工程检测仪器网
试验证明，对于高强螺纹锚杆，当锚固长度达到锚杆直径的42倍时，握裹力不再随锚杆长度的增加而增加。高速公路锚杆的长与直径比达到了200~500,因此仅用抗拔力来检验施工质量不完整。722工程检测仪器网
因此，必须采用声频应力波对锚杆的锚固质量进行无损检测和抗拔力试验有机地结合并进行综合分析，才能对锚杆的锚固质量进行很好地分析和评价。722工程检测仪器网

技术参数：722工程检测仪器网
计算机接口: RS232串口722工程检测仪器网
采样间隔: 0.1us—6553us722工程检测仪器网
采样长度: 0.5—512k byte722工程检测仪器网
接受信号带宽: 10Hz----500KHz722工程检测仪器网
信号增益范围: -40----80db722工程检测仪器网
高通滤波: 直通，10Hz722工程检测仪器网
低通滤波: 10Hz,50KHz可选722工程检测仪器网
*大信号输入范围: ±12V722工程检测仪器网
时间测读精度: 10us722工程检测仪器网
系统等效输入噪声: 10uV722工程检测仪器网
系统*大动态范围: 160db722工程检测仪器网
幅度准确度: ≤2%722工程检测仪器网
幅值分辨率: 14bit±1/2LSB722工程检测仪器网
接收通道数: 4通道722工程检测仪器网
通道串扰抑制: 80db722工程检测仪器网
同步信号输出: TTL电平722工程检测仪器网
同步信号输入: TTL电平722工程检测仪器网
信号触发方式: 单发、信号、外触发722工程检测仪器网
信号触发电平: 10%--90%FSR722工程检测仪器网
体积: 252x64x305 722工程检测仪器网
重量: ≤4kg 722工程检测仪器网
工作温度: -10℃～+45℃ 722工程检测仪器网
工作湿度: 20%-90%722工程检测仪器网
