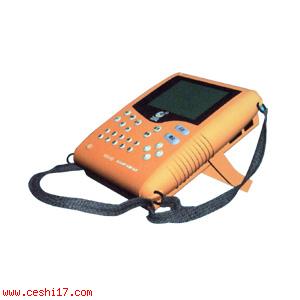

| NM-4B混凝土超声波检测仪详细信息 | ||||||||
 |
|
|||||||
| 产品介绍 | ||||||||
NM-4B混凝土超声波检测仪功能：
岩体、混凝土及其它非金属材料力学参数测试
结构混凝土强度及缺陷检测
裂缝深度检测
表面损伤层厚度检测(受冻层/烧伤层)
声波透射法检测基桩完整性
岩体完整性、风化评价测
NM-4B混凝土超声波检测仪依据标准：
超声回弹综合法检测混凝土强度(CECS 02：88)
超声法检测结构混凝土内部缺陷(CECS 21：2000)
声波透射法检测基桩完整性(CECS 21：2000)
超声检测分析软件包：
超声回弹综合法检测混凝土强度分析软件
超声法检测结构混凝土内部缺陷分析软件
声波透射法检测桩基完整性分析软件
WINDOWS平台下分析处理及报告生成软
NM-4B混凝土超声波检测仪扩展功能：
冲击共振法检测结构混凝土厚度(楼板、路面、机场跑道)
NM-4B混凝土超声波检测仪技术特点：
单/双通道实时高速的信号采集系统保证*小采样间隔0.05μs
高速数据传输系统保证屏幕刷新速度30帧/秒以上，实现波形动态显示
快速准确的声时、幅度自动判读功能已取得国家发明**
波列存储功能可随时再现原始检测信号
在无缺陷混凝土中对测穿透距离可达10米，电火花震源单次激励穿透距离大于50米
便携式一体结构适于工业现场使用
NM-4A(B)采用半反半透显示屏，保证在强光及黑暗环境下均可清昕显示波形
NM-4B混凝土超声波检测仪技术指标：
|
仪器型号
|
NM－4B
|
|
发射电压
|
250V、500V、1000V可选
|
|
接收灵敏度
|
≤30μV
|
|
声时测读精度
|
0.1μS
|
|
放大器带宽
|
10Hz～400kHz
|
|
采样时间间隔
|
0.1μS、0.2μS、0.4μS、0.8μS、1.6μS、3.2μS可选
|
|
主控单元
|
专用控制系统
|
|
存储方式
|
固态16M
|
|
通道数
|
单通道
|
|
*大采样长度
|
16k
|
|
声时读测读范围
|
0.1～105000μS
|
|
幅度读测读范围
|
0～177dB
|
|
液晶显示
|
真彩LCD
|
|
通用接口
|
一个串口、一个并口、支持USB口传输
|
|
扩展功能
|
无
|
|
整机重量
|
1.8kg
|
|
供电系统
|
AC:220V±10%； DC:12V
|
