| HD5轮廓标测量系统详细信息 | ||||||||
 |
|
|||||||
| 产品介绍 | ||||||||
一．逆反射材料测试系统
主要应用：
轮廓标测量系统用于回复反射器、逆反射材料等光度性能测试及质量评定。实现全闭环控制，角度精度可达国际**水平；开放式软件设计可使测控文件满足GB、SAE、ECE、美国联邦法规等相关国家及国际标准要求。
主要技术特点：
1）高精度转台采用日本三菱交流伺服电机，运行速度更快，更平稳；
2）采用日本17位精密*对角度编码器，实现更高角度测量精度；
3）角度精度达0.01 º
4）精密同步技术，实现全闭环控制，不丢步；
5）开放式软件设计，符合GB、ECE、SAE、FMVSS108联邦法规、JIS等相关中国及国际标准测试要求，极易扩展和升级；
6)HD5系统获国家重点新产品证书。
7）公司微光测量水平居国际**地位，*高可实现0.01μlx的测量，常规产品可实现1μlx测量；
8）微光照度计采用长期稳定高精度硅探测器取代光电倍增管，具备高稳定度、极宽线性动态范围、遇强光不易损坏等*越性能；
9）由于在回复反射器测量方面的水平达到了国际**水平，因此应CIE邀请参与回复反射器测试标准（TC2-56 CIE Standard on Retroreflection Measurement）的编写；

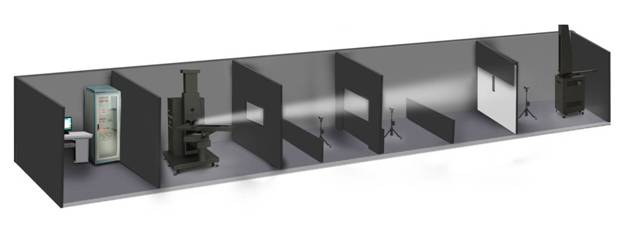

典型实验室布局图
轮廓标测量系统组成及技术性能指标:
1．HD5高精度交通及车用灯具配光性能测试系统
包含：
HD5配光测试系统精密自动转台壹台
（可实现CIE A-α测量方案，转角精度：±0.01°）
CT400系统精密控制与显示器壹台
精密激光对准系统壹套
配光性能测试系统GO-HD5专用软件壹份
手执式遥控器壹只（用于转台远距离控制）
转台参数：
转角精度：±0.01°；
配机载精密激光对准器系统；
转台中心高度：1190mm±30mm；
工作台面垂直升降范围：0~440mm；(可按用户要求特殊订制)
转动中心到支撑架的*大水平距离为500mm，转动中心到工作台的*大垂直距离为450mm；本项指标决定被测样品的*大允许尺寸。(可按用户要求特殊订制)
工作台面*大承重：35kg；
系统*大运转空间（长*宽*高）: 1600 mm×2000mm×2000mm；
重量：约400kg；
手持式遥控器：用于两轴转角的人工调控；
关键部件（伺服电机及驱动器、角度编码器、光电敏感元件）均为国际名牌；
快/中/慢扫描速度可选；

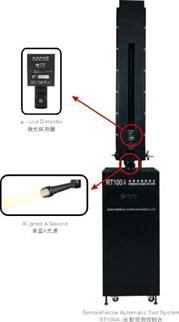

2.RT100A反射自动检测台及控制单元
RT100A反射观测控制台是测试各类逆反射器或逆反射材料反光性能的必需设备，它主要由传动机构及控制箱组成，并与CL700准直A光源、微光照度计、精密直流稳流稳压电源和转台等配套使用，用于各种逆反射器或材料如突起路标、轮廓标、故障车警告标志牌、道路标线涂料、回复反射器的发光强度系数或逆反射系数等光度性能测试，完全满足GB、SAE、ECE、美国联邦法规等相关国家及国际标准要求。
HD5自动转台是双轴转台，能够实现待测样品的装夹，以及水平和垂直两个方向的**定位；微光照度计能实现弱照度的测量。微光探测器在准直A光源的竖直上方，并能通过传动机构上下移动以实现不同的观测角。计算机和测控软件构成主控单元，整个系统靠计算机控制来自动完成各项测试任务。
为保证弱光测量的准确性，整个测试需在暗室中进行。
逆反射自动检测台参数：
测试距离：100ft（30.48m）；
在100ft处，能实现0.2°~2°观测角的**定位，且连续可调。
逆反射自动检测台控制精度：±0.5mm，30.48米处的等效角度精度*于±0.001°。
光度参数：
1）在100ft处，探头在0.2°-2°连续可调
2）探头采用长期稳定高精度硅光电池；
3）高水平的V(λ)修正探头，附测试报告及校准证书；
4）多量程自动切换；
5）测量范围：0.1mcd/lx~ 199900mcd/lx
6）光度精度：国家一级
准直A光源及其专用精密稳压稳流电源参数：
1）光源色温2856K±50K;
2）光斑尺寸ф100mm-ф600mm可调（100英尺处）;
3）出光口径：≤50mm (<6′);
4）照度范围：1lx~11lx可调（100英尺处）；
5）光斑照度不均匀性：
6）直流电源输出范围:0-30V/0-10A；稳定度：0.01%;
7）直流电源电压表分辨力：0.0001V(0.0000V～10.000V)；0.001V(10.000V～30.000V);
电流表分辨力：0.0001A(0.0000A～10.000A);
电压、电流基本准确度：±（0.02%读数+0.01%量程+1字）;
3. YF-1000 配光性能测试系统标准机柜
将CT400、WY3010 等仪器装入本标准机柜中，使整套光电仪
器形成壹个整体，不仅读数接线方便，而且美观大方，易于控制
操作，抗电磁干扰性能更好，符合国际潮流。配防尘玻璃门及散
热风扇。
