功能概述：sBM工程检测仪器网

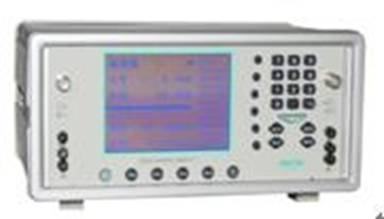

TS5111电缆衰减/串音测试仪是本公司自主研发的新一代载波通信、高频保护测试仪表。sBM工程检测仪器网
TS5111电缆衰减/串音测试仪使用简单、操作方便。sBM工程检测仪器网
体积小巧：260 mm×120 mm×180 mm; 重量轻：约2.6Kg。集选频电平表和电平振荡器等仪表的各项测试功能为一体；200Hz-2000KHz的工作频段，包括了话路、载波通道、通信电缆/网络电缆传输测试的300路以下载波通道所有频谱。尤其适合电力载波系统通道衰减、杂音（杂波）干扰、谐波失真；收、发信机信号的快速捕获并自动测量；阻波器、结合滤波器等性能指标测试。该仪表电平测量范围宽、选择性好、固有失真低。是理想的、高质量的电平测试仪表。sBM工程检测仪器网
主要具有以下突出特点：sBM工程检测仪器网
● 集选频电平表和电平振荡器等多种功能为一体。sBM工程检测仪器网
● 可以对阻波器、结合滤波器进行**测试sBM工程检测仪器网
● 选频电平表和电平振荡器可以同时*立实现各自的测试功能。sBM工程检测仪器网
两机可以设置不同的频率、电平和输入、输出阻抗。sBM工程检测仪器网
● 智能化、数字化、一键式的功能界面。sBM工程检测仪器网
● 具有高频继电保护通道自动测试功能。sBM工程检测仪器网
● 频率自动搜索功能，可同时测出未知频率及其电平值。sBM工程检测仪器网
● 振荡器*高可以输出＋26dB电平，选频表*高可测＋41dB电平。sBM工程检测仪器网
● 同轴、平衡都具有四种阻抗：75Ω、100Ω、600Ω、∞(0Ω)sBM工程检测仪器网
● 采用电子电位器自动校准电平。sBM工程检测仪器网
● 频率步进值可以在1Hz至9.999KHz之间任意设定。sBM工程检测仪器网
● 振荡器电平步进值可以在-0.1dB至-10dB之间任意设定。sBM工程检测仪器网
● 320×240型汉字点阵大屏幕液晶屏，LED背光，全中文界面。sBM工程检测仪器网
● 测试结果本机记忆、本机阅读和电脑打印功能。sBM工程检测仪器网
● 其中本机记忆、本机阅读功能的增加可以随时察看多达百次的测试结果。sBM工程检测仪器网
● 交直流电源三种供电方式：sBM工程检测仪器网
交流：使用220Ⅴ±10% （50Hz）交流适配器供电。sBM工程检测仪器网
直流：本机内置可充电锂离子电池供电；sBM工程检测仪器网
外接可充电锂离子电池供电、待机时间长达约8小时。sBM工程检测仪器网
1．技术指标：sBM工程检测仪器网
1.1液晶屏规格、尺寸：sBM工程检测仪器网
320×240型汉字点阵液晶屏；全中文界面、LED背光。sBM工程检测仪器网
1.2采用了电子电位器自动校准电平： ±0.2dBsBM工程检测仪器网
1.3频率步进值可以在1Hz至9.999KHz之间任意设定sBM工程检测仪器网
1.4电平步进值可以0.1dB至30dB之间任意设定sBM工程检测仪器网
1.5阻抗：选频电平表、电平振荡器同轴、平衡都具有四种阻抗sBM工程检测仪器网
A选频电平表： 同轴 75Ω、100Ω、600Ω、∞(高阻抗)sBM工程检测仪器网
平衡 75Ω、100Ω、600Ω、∞(高阻抗)sBM工程检测仪器网
B电平振荡器： 同轴 0Ω、75Ω、100Ω、600ΩsBM工程检测仪器网
平衡 0Ω、 75Ω、100Ω、600ΩsBM工程检测仪器网
1.6本机选频电平表和电平振荡器对测时机内电平相对误差sBM工程检测仪器网
以选频电平表75Ω、0dB档80KHz为基准： ±0.2dBsBM工程检测仪器网
1.7阻抗转换误差：sBM工程检测仪器网
以选频电平表75Ω、0dB档80KHz为基准： ±0.2dBsBM工程检测仪器网
1.7频率误差：200Hz至2000KHz： ±2×10-6sBM工程检测仪器网
1.8交直流电源三种供电方式：sBM工程检测仪器网
A交流：使用220Ⅴ±10% （50Hz）交流适配器供电。sBM工程检测仪器网
B直流：本机内置可充电锂离子电池供电；sBM工程检测仪器网
外接可充电锂离子电池供电、待机时间长达约8小时。sBM工程检测仪器网
1.9 MTBF（可靠性）：约3000HsBM工程检测仪器网
1.10安全要求：sBM工程检测仪器网
符合GB6587.1规定的Ⅱ组要求，其中额定工作范围:0℃-40℃sBM工程检测仪器网
1.11本机功耗：约6VAsBM工程检测仪器网
1.12仪表外形尺寸：260mm×120 mm×180 mmsBM工程检测仪器网
1.13仪表重量：约2.6KgsBM工程检测仪器网
2．出厂标准配置：sBM工程检测仪器网
1.TS5111型电缆衰减/串音测试仪壹台。sBM工程检测仪器网
2.使用说明书壹本。sBM工程检测仪器网
3.同轴测试线壹根。sBM工程检测仪器网
4.同轴开路测试线两根。sBM工程检测仪器网
5.平衡测试线壹根。sBM工程检测仪器网
6.平衡开路测试线两根。sBM工程检测仪器网
7.交流适配器壹只。sBM工程检测仪器网
8.232打印接口连接线壹根。sBM工程检测仪器网
9.背带软包(或铝合金包装箱)壹只。sBM工程检测仪器网
