  YB25手持式应变仪详细信息

产品名称:手持式应变仪
价  格:请咨询在线客服
型  号:YB25
产  地:天津

   [放入收藏夹]
  产品介绍

手持式应变仪,YB25适用于各种建筑结构在长时间过程中的变形,无论是构件制作过程中变形的测量,还是结构在试验过程中变形的观察,均可采用本仪器。结构简单,轻便量程大,不受环境变化的影响携带方便因此它特别适用于野外和现场作结构变形的测试。可供有关科研设计施工部门和试验室作实验研究和工程测试之用。bcc工程检测仪器网

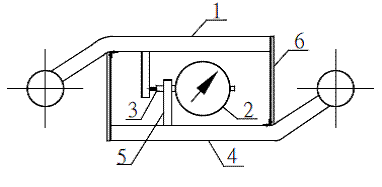

结构:手持式应变仪由金属支架,位移计(百分表或千分表),伸缩调整部分。手持式应变仪构造如图所示,金属支架(1)和(4)借助于两个弹性薄钢片(6)相连接而构成一弹性系统,两金属支架可作纵向的平行移动,从而使装固在两金属支架上的尖头插足(7)的距离可发生变化(增大或缩小)。位移计(2)安装在金属支架(1)上,本仪器上的位移计采用的是百分表,使用部门如换上千分表,那么测量精度可提高一个数量级,为了换表方便,支架上有一卡表架,只需松开卡表架上的螺钉,就可很方便地将位移计取下或安装上。bcc工程检测仪器网
伸缩调整部分(5)装固在金属支架(4)上,位移计(2)的测杆末端始终保持同其中的偏心调整块相接触,当两尖头插足(7)之间的距离发生变化时(即两金属支架产生相互平行位移),其变化量即可从位移计(2)上反映出来。bcc工程检测仪器网
2.92.9bcc工程检测仪器网

原理:手持式应变仪是一种机械式应变测量仪器。仪器有一标准针距尺,系采用精密低膨胀合金制成,其线膨胀系数α1.5×10/℃所以当环境温度变化较大时,针距长度可以认为是不变化的。每次测量前,都必须在标准针距尺上标读,然后再在试物上测读,比较两者之间的差数,几位所求变形量。∑=(⊿1/1)X10bcc工程检测仪器网
技术参数:bcc工程检测仪器网
1.基距:250mmbcc工程检测仪器网
2.位移计量程:±5mmbcc工程检测仪器网
3.最小刻度值:40μεbcc工程检测仪器网
4.标准针距尺线膨胀系数α1.5×10/℃bcc工程检测仪器网
5.外形尺寸:280×71×75mmbcc工程检测仪器网
6.重量:约0.8kgbcc工程检测仪器网
试验步骤:bcc工程检测仪器网
1、测量等强度梁的厚度t。bcc工程检测仪器网
2、在梁上安装带有磁性表座的百分表。bcc工程检测仪器网
3、测量支座至百分表的距离。bcc工程检测仪器网
4、记录百分表的初始读数。bcc工程检测仪器网
5、分级加荷载:5N、10N、15N,测读百分表的读数,填入下表。bcc工程检测仪器网
6、分级卸载,测度百分表的读数,填表.bcc工程检测仪器网
注意事项bcc工程检测仪器网
1)使用时不宜过分用拉力或压以给冲击力,以免位移计或连接弹簧片受损。bcc工程检测仪器网
2)为减少误差在测试过程中不宜更换实验员或调转测试方向。bcc工程检测仪器网
3)试验中切忌用手接触仪器金属支架,应握持手柄,减少人体温度影响造成的误差。bcc工程检测仪器网
4)测读时重复N次避免误差的产生。bcc工程检测仪器网
保养与维护bcc工程检测仪器网
1)手持式应变仪尖头插足保护好避免尖端折断。bcc工程检测仪器网
2)使用过程中,仪器应放在盒中,保持其灵敏度不受损失。bcc工程检测仪器网
3)实验完毕,用静绒布搽拭干净,并将锁勾锁挂住,防止弹簧片受损。bcc工程检测仪器网
4)不准随意拆卸仪器,取放时轻拿轻放。bcc工程检测仪器网
