水泥盘式研磨机，YD-175主要用于中等度矿石及水泥熟料的研磨，是冶金、地质、建材、化工等行业实验室或化验室的主要设备之一。该设备操作方便，防尘性能好，外表美观。
技术参数
磨盘直径 φ175
给料*大粒度 ≤4mm
出料粒度 ≤0.15 mm
生产率 25㎏/h
主轴转速 900r/min
电机型号 Y90S-4
功率 1.1KW
外形尺寸 600×360×610
重量 150Kg
结构及工作原理
1. 结构
水泥盘式研磨机由支架（22）、轴承座（4）、研磨座（17）、动磨盘（13）、定磨盘（14）、活动研磨盖（15）、皮带轮（9）及电机组成。
2. 工作原理
电机带动皮带轮（9）旋转，皮带轮（9）带动主轴（18）上的动磨盘（13）旋转，使动磨盘和定磨盘（14）产生相对旋转运动，使在两盘中间的物料粉碎，并从两盘缝隙中落在落料箱（20）中。出料粒度可通过调节手轮（1）来调节两盘的间隙达到控制粒度目的。
起吊与安装
1. 起吊 水泥盘式研磨机不设起吊装置，人工搬运即可。
2. 安装 水泥盘式研磨机需水泥混凝土基础，4只M10×160地脚螺栓布置图见附图一，地脚螺栓露出地脚平面约25mm。
3. 电源及安全接地 电源线由用户自接，电线自机后孔接入，接地可靠。
试车、使用及保养
1. 试车 试车前打开前盖（21），看转动皮带是否转动灵活，如不灵活应放松调节手轮，然后再转动皮带直至灵活。检查各紧固件是否紧固，锁紧蝶形螺母（16），方可试车，试车时不可放物料。
2. 使用 打开活动研磨盖上的塞子，松开蝶形螺母，调节手轮（1），从塞孔中看两磨盘间隙不要太大，但太紧也会造成启动困难。锁紧蝶形螺母，塞紧塞子，把物料从活动研磨盖的入料口加入，接通电源工作。若发现出料粒度达不到要求，应调节手轮，直到满足要求为止。工作时两个蝶形螺母都要锁紧，否则影响使用。工作结束切断电源，从落料箱中取出物料。调换试样，为了使化验数据准确，可松开蝶形螺母Ⅱ，打开活动研磨盖（15），用刷子刷净工作室内残留物。
3. 保养 打开整机的上罩壳，拧出两导向螺钉（5）、（10），向内注入润滑油即可，然后将两导向螺钉旋入（注意，不可预紧两轴承套（7）、（19），否则轴承套润滑不灵活，调节手轮无法调节两磨盘间隙）。盖好上罩壳。须更换动磨盘（13）时，用扳手松开三只固定动磨盘的螺钉即可。

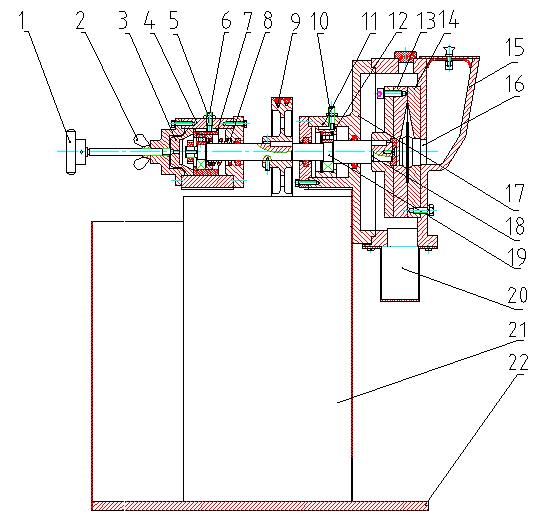

1.调节手轮 2.蝶形螺母Ⅰ 3.挡圈 4.轴承座Ⅰ
5.导向螺钉Ⅰ 6.轴承 7.轴承套Ⅰ 8.弹簧
9.皮带轮 10.导向螺钉Ⅱ 11.密封螺钉 12.轴承
13.动磨盘 14.定磨盘 15.活动研磨盖 16. 蝶形螺母Ⅱ
17.研磨座 18.主轴 19.轴承套Ⅱ 20.落料箱
21.前盖 22.支架
