  LCD-GASP玻璃表面应力仪详细信息

产品名称:玻璃表面应力仪
价  格:请咨询在线客服
型  号:LCD-GASP
产  地:美国Strainoptics公司

   [放入收藏夹]
  产品介绍

用于回火,热加强,退火玻璃中的表面应力的测量MMu工程检测仪器网

GASP掠角表面 偏光计可用于非破坏性地定量测量平面,苏打石灰浮法玻璃表面上的残余应力(预应力)。这种方法适合在工厂或现场测试,为制造商和最终用户进行如下操作提供了一种准确且简便的方法:
•确认热处理建筑,结构,太阳能以及汽车玻璃的表面压缩级别,以确保所需的机械强度和分裂特性
•减少或消除多种类型的玻璃产品测试的破坏性程度
•通过高炉参数的优化,改进过程控制,提高生产效率
•保证适当的退火
•符合全球行业标准和测试方法,其中包括ASTM, GANA以及 CE要求*
GASP包括以下器件:
•GASP -STATIONTM充电器/底座 •充电电池组(仅用于激光型号) •标准测量楔(用于热处理玻璃)或高灵敏度测量楔(用于退火玻璃) •折射量度匹配液(4盎司)
•便携式紫外灯(涂锡面探测器)
• CAL-PLATETM仪器认证 •用于操作人员培训的实践样本 •包含校准图表和鉴定文件的操作手册 •仪器质量情况实例
GASP测量的应用:
钢化(钢化)玻璃。钢化玻璃的强度是在加热,淬火过程生成的,产生了一个表面压应力层,从而抵制由于风力,热冲击,碰撞或其他外加作用力导致的任何张力。 ASTM C1048,EN12150 – 1标准和其他规范要求玻璃表面压应力的最低级别被称为“完全钢化”。虽然较高的表面压应力保证了玻璃强度,但回火过程中,在玻璃的中层会产生一个张应力(见图),该应力也应得到控制。如果张应力过高,若它包含某些夹杂物或存在缺陷,都可能会导致玻璃的自发破裂。为此,应设立应力上限,以避免可能出现的严重问题。
安全玻璃。 “安全”玻璃特性牢固,可破碎成较小的,相对无害的碎片。安全玻璃的表面应力通常高于15,000 psi(100 MPa)。破裂模式测试具有破坏性且不精确,如果所得结果不合要求,会导致大量生产上的亏损。就完全钢化的玻璃而言,安全玻璃产生的自发破裂会导致更大的经济损失。为了优化炉参数设置,确保符合规范,避免出现应力不足或过度情况,安全玻璃应经常采用GASP进行测试。
热处理玻璃。热处理玻璃强度大约是退火玻璃的2倍,但不会如安全玻璃那样破碎成小碎片。当要求具有“落尘抗力”, 比如用于高层建筑的外部玻璃,这一特性是十分可取的。热处理玻璃的表面应力必须局限在某一狭窄范围内,由ASTM C1048,EN1863 – 1及相关标准规定。由于破碎模式难以预测,因此进行碎片测试是不切实际的,从而使GASP表面偏光计成为最可靠的测试热处理玻璃符合行业规范的手段。
退火和低应力玻璃。利用配备了高灵敏度楔的GASP仪器,可对退火和低应力玻璃表面应力进行非破坏性测量。对于弯曲的玻璃和夹层汽车挡风玻璃,其表面应力要高于退火玻璃,要严格控制由于弯曲造成的不良表面张力的检测领域。
太阳能玻璃 。制造商将GASP表面偏光计用于太阳能玻璃生产行业,确保两个覆盖玻璃与基体玻璃符合客户要求的规格。太阳能面板加工厂由于同样的原因将之用于质量管理。太阳能应用中玻璃中不均匀的应力会导致出现一系列的问题,从退化的使用效率,较差的玻璃抵抗力及机械强度,到层压和组装过程,都可能出现严重的现场故障。

规格说明
光源: HeNe激光
光纤维(白光)
配备标准楔的 GASP或GASP-CS
测量范围: 0 到 180 MPa (0到25,000 psi)
分辨率 (+/-):
强化玻璃: 3.4 MPa (500 psi)
热处理: 1.7 MPa (250 psi)
退火: 0.75 MPa (100 psi)
配备高精度楔的 GASP或GASP-CS
测量范围: 0 到 84 MPa (0-12,000 psi)
分辨率 (+/-):
退火: 0.50 MPa (75 psi)
0 到 90 MPa (0到13,000 psi)
3.4 MPa (500 psi)
1.7 MPa (250 psi)
0.75 MPa (100 psi))
0 到 35 MPa (0 到 5,000 psi)
MMu工程检测仪器网

新产品!便携视频表面应力仪!!!
我们高兴的通知您美国Strainoptics公司新研发的LCD-GASP玻璃表面应力仪在10月份的德国玻璃工业展上取得了如潮的好评! 上市两个月以来,LCD-GASP的全球订单量已经超过标准型Laser-GASP。这表明LCD-GASP已经完全得到客户的认可,是时候取代标准型GASP了!

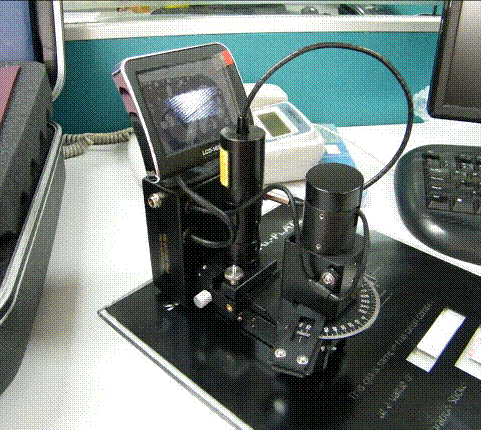

装配了CCD及LCD液晶显示屏,可直接显示玻璃表面干涉条纹,无需操作人员用肉眼对着目镜寻找干涉条纹。可通过直接观察液晶屏图像进行调整测量。操作方便,仪器便携,可直接在车间及工程现场使用。
LCD Video-GASP System包括:
1. 光源一个; 11. 应力仪支架一个;
2. CCD视频相机一个; 12. 便携箱一个;
3. 3.5英寸液晶显示器一个; 13. 用户操作手册一套;
4. 标准测量楔一套;
5. 可充电电池包一套;
6. 培训样片一片;
7. 电源适配器一个;
8. 120ml 折射率匹配液一瓶;
9. 标定样片一片(表面应力已知,用于仪器的自我校准);
10. 微型紫外灯一个;
