  LTD公路路基路面检测雷达详细信息

产品名称:公路路基路面检测雷达
价  格:请咨询在线客服
型  号:LTD
产  地:

   [放入收藏夹]
  产品介绍

公路路基路面检测雷达--探地雷达向地下以脉冲形式发射电磁波,电磁波在均匀各向同性介质中以电池和磁场相互交替变化的方式,并以一定的速度,由近及远传播。当电磁波在传播过程中遇到不同介质时,在介质交界面上就会产生反射和透射,因而对于公路面基层中的脱空、疏松带、裂缝等,电磁波将在其交界面上产生强反射异常信号,从而判别面基层病害情况。Kbz工程检测仪器网

主要用途Kbz工程检测仪器网
1、路基缺陷探测;Kbz工程检测仪器网
2、水泥路面下脱空检测;Kbz工程检测仪器网
3、公路面层、基层的破碎、脱空、疏松、高含水区、严重疏松区、裂缝等病害的自动检测;
产品特点Kbz工程检测仪器网
公路路基路面检测雷达主机与计算机为一体化设计,便于现场使用;雷达主机基于ARM主板设计,采用WinCE系统,确保雷达主机的稳定性和操作方便性;采集软件和数据处理软件采用中文界面,符合国内相关规范要求,并为用户提供不加密的开放性版本;
高频天线安装把手,便于隧道等工程检测用;Kbz工程检测仪器网
低频天线单独供电,确保探测深度;Kbz工程检测仪器网
系统时窗:5ns~1us范围可调;Kbz工程检测仪器网
系统采样点数:128、256、512、1024或2048可选;Kbz工程检测仪器网
系统扫描速度:8~128扫描/秒,可选;Kbz工程检测仪器网
波形叠加次数:1~32768,可调;Kbz工程检测仪器网
系统探测方式:连续、轮测、人工点测三种可选;Kbz工程检测仪器网
显示方式:彩色、堆积波形可选,调色板可选;Kbz工程检测仪器网
水平距离标记:手动、测量轮自动标记可选;Kbz工程检测仪器网
硬件三年质保,软件十年内免费升级。Kbz工程检测仪器网
随仪器为用户提供仪器操作和数据处理解释的多媒体演示和典型工程探测图谱,使用户很快成为行家里手。
性能指标Kbz工程检测仪器网
1、主机性能指标Kbz工程检测仪器网
 LTD-2100型雷达主机为雷达主机和计算机一体化设计雷达系统;Kbz工程检测仪器网
 兼容性:兼容LTD型透地探视仪的全系列天线(十种);Kbz工程检测仪器网
 连续工作时间:提供两块嵌入式锂电池供电,连续工作≥8小时;Kbz工程检测仪器网
 体积:≤311 mm×212 mm×61 mm(含航空插座)Kbz工程检测仪器网
 主机重量:≤2.5 kgKbz工程检测仪器网
 整机功耗:15W,内置16.8V、65Wh锂电池供电或外部电源供电9V~18V;Kbz工程检测仪器网
 A/D:16位;Kbz工程检测仪器网
 扫描速度:16Hz,32Hz,64Hz,128Hz可调;Kbz工程检测仪器网
 记录道长度:256,512,1024,2048ns可调;Kbz工程检测仪器网
 脉冲重复频率:16kHz,32kHz,64kHz,128kHz可调;Kbz工程检测仪器网
 时窗范围:5ns~1us,连续可调;Kbz工程检测仪器网
 动态范围:-7dB~130dB;Kbz工程检测仪器网
 系统信噪比:大于70dB;Kbz工程检测仪器网
 软件处理功能:滤波、放大、道间平均、去背景处理;Kbz工程检测仪器网
 测量方式:逐点测量,距离触发测量,连续测量可选;Kbz工程检测仪器网
 显示方式:伪彩图、堆积波形或灰度图;Kbz工程检测仪器网
 冲击振动:满足GJB74.6~85要求;Kbz工程检测仪器网
 工作温度:-10℃~+50Kbz工程检测仪器网
 储存温度:-20℃~+60Kbz工程检测仪器网
 湿热条件:+30,90%。 Kbz工程检测仪器网
2、采集软件LTDSample2100的功能Kbz工程检测仪器网
 在WinCE界面下工作,中文菜单,操作简单易懂;Kbz工程检测仪器网
 可动态调试雷达波形参数:如时变放大曲线、时窗、信号位置、扫描速度、采样点数等;Kbz工程检测仪器网
 连续探测,数据实时显示(伪彩色或灰度电平图),实时滤波,实时叠加去噪声;Kbz工程检测仪器网
 逐点测量,叠加次数1~32768次,可任选;Kbz工程检测仪器网
 数据实时存储和事后回放或打印输出。Kbz工程检测仪器网
3、数据处理分析软件IDSP5.0的功能Kbz工程检测仪器网
 在windows界面下工作,中文菜单,符合国内相关行业规范要求,操作简单易上手;Kbz工程检测仪器网
 文件头修改; Kbz工程检测仪器网
 文件合并与切分;Kbz工程检测仪器网
 垂直和水平方向上的任意道编辑;Kbz工程检测仪器网
 振幅增益处理; Kbz工程检测仪器网
 滤波去噪;Kbz工程检测仪器网
 奇异性分析(小波分析);Kbz工程检测仪器网
 反褶积(提高垂向分辨率);Kbz工程检测仪器网
 希尔伯特变换(相位和幅度估计);Kbz工程检测仪器网
 层位追踪和层厚自动计算;Kbz工程检测仪器网
 自动生成工程评价报表;Kbz工程检测仪器网
 剖面修饰(包括添加标记、说明、标题等)Kbz工程检测仪器网
 处理后剖面的输出和打印。

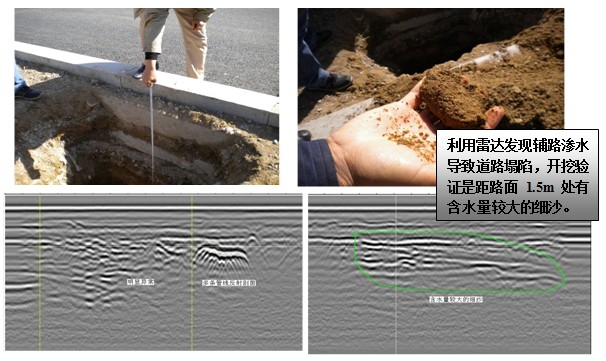

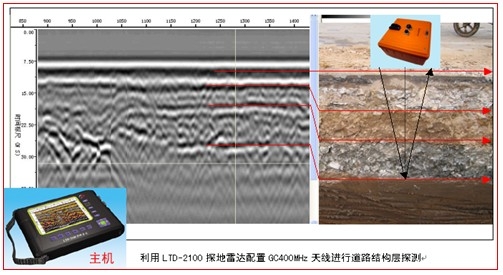

公路路基路面检测雷达应用实例图片 Kbz工程检测仪器网
道路结构检测专用雷达配置

类别
名称
规 格
单位
数量
说明
公路路基路面检测雷达
探地雷达主机
LTD-2100
1
含包装箱,质保三年
配套屏蔽天线
GC400MHz
1
质保三年
实时采集软件
LTDSample2100
1
免安装,不加锁, Kbz工程检测仪器网
终身免费升级
事后处理软件
IDSP6.0
1
LTD技术资料
包括使用手册及 Kbz工程检测仪器网
多媒体培训资料
1
光盘备份
专用控制电缆
15米长
1
防水、抗干扰
专用锂电池(内嵌)
12V,22WH
2
每块可连续工作3h
专用充电器
LTD专用
1
含一根电源线。可用于适配器
SD卡
Kingston 2G
2
用于数据存储
鼠标
U口
1
室内操作用
工具盒
专用
1
用于仪器维护
喇叭天线安装支架
LTD专用
1
公路检测用
车载DMI
LTD专用
1
公路检测用
 选配
配套屏蔽天线
GC900MHz
1
含测距装置,拉杆, Kbz工程检测仪器网
质保三年
综合控制电缆
5米长
1
便携探测用
