一、工程雷达的应用范围
混凝土结构无损检测；
建筑结构探伤；
桥梁、隧道检测；
衬砌厚度及内部缺陷检测；
路基病害检测；
路面及机场跑道厚度检测及分层分析；
路面下管线等埋设物探测；
刑事侦查及考古、地质勘查等；
二、工程雷达的特点
1、国外探地雷达在我国工程应用方面的缺憾：
（1）技术门槛过高，探地雷达产品是通用型探测雷达，需要兼顾众多的工程应用环境，操作过程（尤其是软件操作和结果解释过程）比较繁琐，对使用者要求较高；同时，系统操作界面是英文界面，不利于广大工程技术人员的使用；
（2）价格较高（有的国外探地雷达价格高达近百万元），性价比较低，严重阻碍了该项技术在中国的应用；
（3）没有针对工程行业应用的专用雷达产品和方法软件。
2、KON-LD（A）型 工程雷达主要特点
（1）基于windows系统开发的采集及数据处理一体化软件，现场操作简单，中文界面清晰友好，操作简单，易上手；
（2）后期数据处理功能齐全，过程简易、中文界面，结果直观；
（3）主机体积小、重量轻，现场便携式，可直流供电；
（4）价格低，性价比高;
（5）可提供良好快捷的售后服务和技术支持。
三、工程雷达的技术指标
雷达系统由主机、天线、控制显示单元、中文数据采集处理软件及配件组成.
1、主机：
数据采集方式：点测、连续测量；
水平标记方式：时间、测量轮。
通道：单通道
A/D转换：16位
采样率：128、256、512或1024
扫描速度：67scans/sec
时窗：25、50、75、100ns
体积（长*宽*高）：28*20*4.5 cm
重量：1.5Kg
功耗：4.1W（500MHz天线）、 6.6W（1000MHz天线）
*大系统动态范围：168dB
工作温度：-10℃ ~ 40℃
相对湿度：＜90%
供电电源（直流）：12V
连续工作时间：＞4h
2、天线
天线种类：屏蔽式地面藕合天线
天线频率：500MHz 34*27*11 cm 2.0 kg
1000MHz 22*10*11 cm 0.8 kg
工作温度：-10℃ ~ 40℃
3、控制显示单元（笔记本电脑）:
计算机 Pentium M 1.2及以上机型
数据储存 硬盘及其它计算机储存介质
硬拷贝输出 与计算机兼容的打印机
4、软件功能：中文数据采集及处理一体化软件安装在笔记本电脑Windows操作系统下，可进行现场数据分析处理、判读、成图。
数据采集功能：数据采集的实时显示、回放及数据存盘；
信号处理功能：频谱分析、低通滤波、高通滤波、带通滤波、偏移处理、增益、背景消除、叠加、希尔伯特变换、地形校正、数学运算、时深转换、数据编辑、文件操作等；
应用分析功能：厚度计算、目标体定位、分层界面提取、介电常数计算；
图像显示方式：波形堆积图、灰色电平图和彩色电平图三种方式。

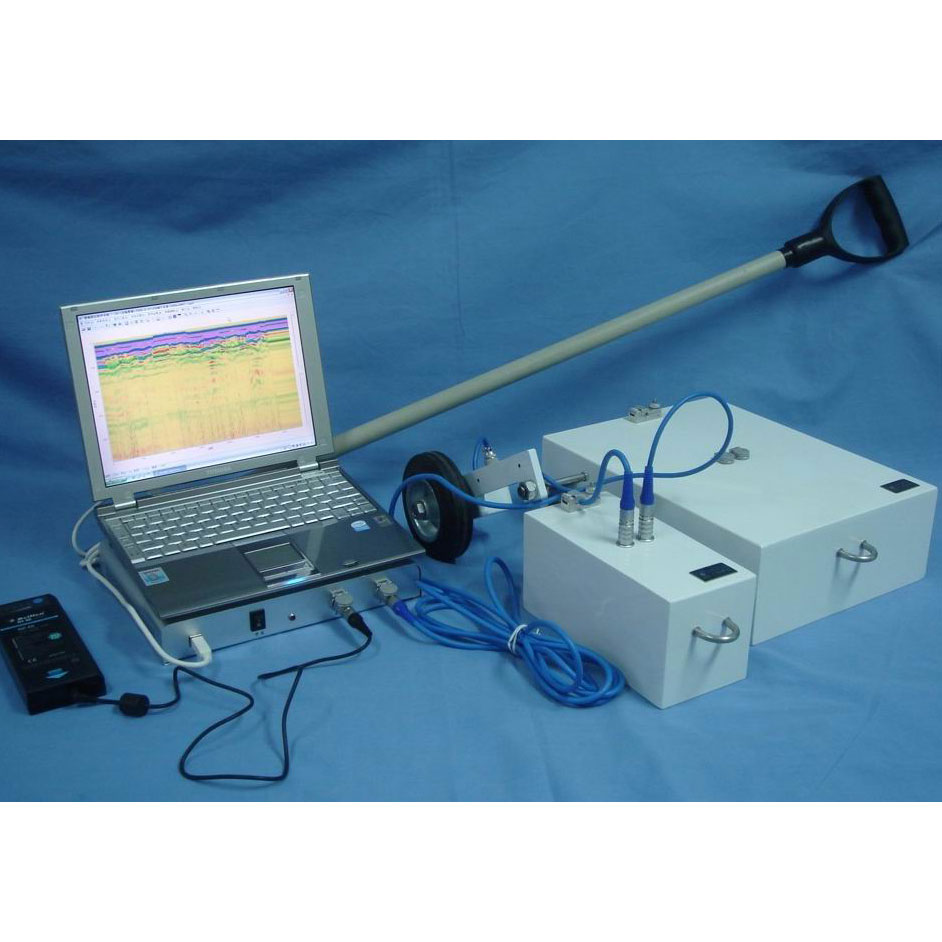

四、雷达系统配置：
主机、笔记本电脑（含托架）、500MHz天线、1000Mz天线、天线拉杆、测量轮、直流电源、充电器、电缆线、中文软件、操作说明书。

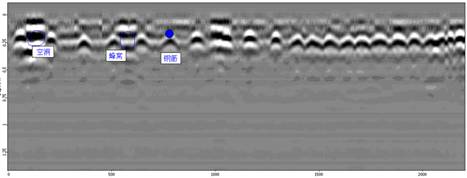

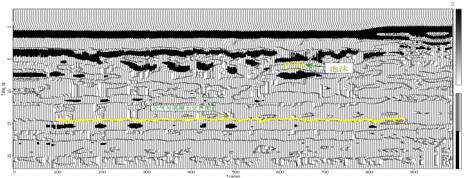

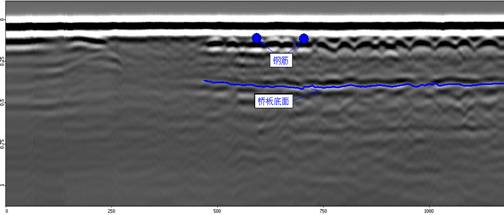

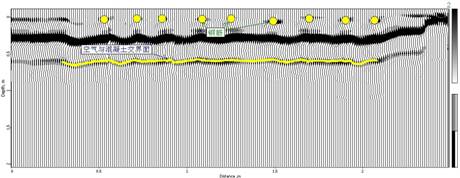

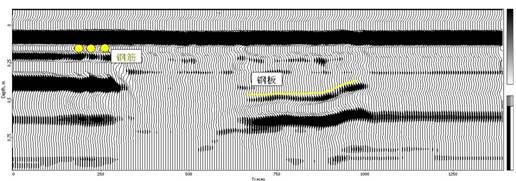

五、 工程雷达的应用实例：
图1 500MHz天线装有测量轮的拖车进行道路检测 图2 雷达探测城墙体内部缺陷
