CX-1型高精度浅孔测斜仪采用电视摄像—显像方式，将高精密度的水平气泡和指南针安装在探头内，当钻孔发生偏斜时，通过光—电转换，将反映孔斜顶角θ和方位角α的参数及图像显示在监视器上。通过直接在显示屏上读数即可确定钻孔在地下空间位置的偏斜状态。eee工程检测仪器网
该钻孔测斜仪不仅可以用于地基、边坡水平位移监测，而且还广泛应用于工程钻孔，水文钻孔和防渗漏孔的测斜。eee工程检测仪器网
一、仪器组成eee工程检测仪器网

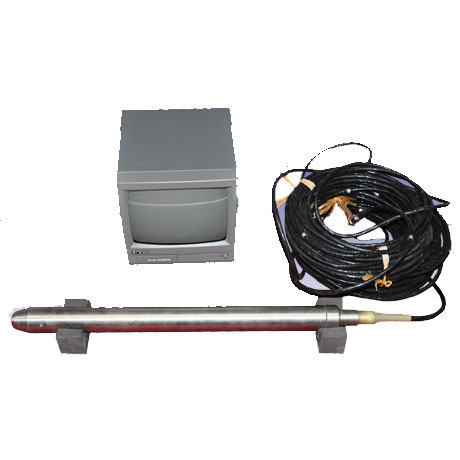

CX-1型浅孔测斜仪由微机和探头两部分组成eee工程检测仪器网
顶角传感器采用特制高灵敏度水泡总成。当水泡和水平面有微量偏斜时，水泡顶部的气泡就会偏离中心位置，从而可测出钻孔垂线和钻孔轴线间夹角.方位角采用指南针定向，可准确定出钻孔在地下的偏斜方位.eee工程检测仪器网
探头结构合理，密封措施牢靠，原理浅显易懂，施测操作简便。eee工程检测仪器网
主要技术指标eee工程检测仪器网
⑴ 探头尺寸：长 0.8 m, 直径 47 mm;eee工程检测仪器网
⑵ 测试深度 50 m,eee工程检测仪器网
⑶ 顶角测量准确度 6′; eee工程检测仪器网
⑷ 方位角测量准确度 20, 测量范围00—3600;eee工程检测仪器网
⑸ 工作温度 –50C — 450C， 湿度≤98%RH；eee工程检测仪器网
⑹工作电压：220Veee工程检测仪器网
浅孔测斜仪操作方法eee工程检测仪器网
⒈ 将测斜探头引出电缆上的3芯插头与显示器背后的3芯插座对接，将显示器通上220V电源，开启开关，显示器屏幕上立即出现代表顶角的水泡图像和反映方位角的指北针图像。eee工程检测仪器网
⒉ 用钢丝绳将测斜探头垂直吊起，水泡应基本居中，即水泡应在屏幕上*小的园环内，否则，应打开探头底部的密封盖，缓慢调节水泡定位镙丝，监视屏幕，使水泡基本居中，再将密封盖拧紧。eee工程检测仪器网
⒊ 缓慢将测斜探头放入孔内，各测点间距应根据孔深和工程精度要求而定。按预定测试深度，逐点进行测量，逐点读数记录。eee工程检测仪器网
⒋ 为了准确反映孔斜状态，探头配有与孔径基本接近的上下导正环，以提高测试准确性。eee工程检测仪器网
⒌ 单孔测试完毕，关断电源，用钢丝提起探头，避免电缆受力。清洁探头，以备再次使用。eee工程检测仪器网
浅孔测斜仪的读数方法eee工程检测仪器网
（以60′水泡为例说明读数方法，10′等其它水泡均仿此法。）eee工程检测仪器网
⒈ 顶角读数方法： 显示屏上有4个园环，每环的间距为1cm，根据水准泡的标定结果，水泡移动1cm距离就代表顶角倾斜10，即1cm=10=60′。从而可根据水泡在屏幕上移动的距离，测量出顶角的倾斜角度。具体操作是：用读尺确定园环中心点和水泡中心点，测出两中心点的距离即为顶角读数。eee工程检测仪器网
例如：读数为2.5圈，水泡精度为60′则：顶角θ=2.5×60′=150′=2030′。eee工程检测仪器网
⒉ 方位角读数方法： 将方位角读数盘指针零位与屏幕上水泡指北针尖重合，将读数指北针指向气泡中心点，测方位角读数盘上的刻度数即为该点的方位角。eee工程检测仪器网
浅孔测斜仪保养维修eee工程检测仪器网
⒈ 探头严禁碰撞，不能让探头在阳光下爆晒，以免水泡发生破裂。 eee工程检测仪器网
⒉ 测试时不要用力折拉电缆。eee工程检测仪器网
⒊ 供电电压不要超过要求范围：220V±10V。eee工程检测仪器网
⒋ 由于各种原因，万一发生进水时，可用电吹风机慢慢吹干，不要一次连续吹，以免温度过高损坏器件。eee工程检测仪器网
⒌ 没有图像时，应*先检查各部分接头是否完好，电压是否正常，另外，检查电缆是否破裂进水。eee工程检测仪器网
⒍ 当确认是仪器故障时，不要自行拆开，请送回本所修理。eee工程检测仪器网
