孔内全景成像仪

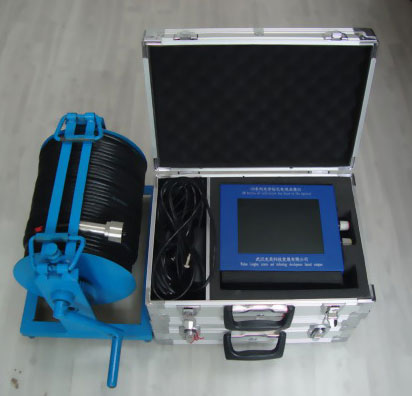

“GX-K1孔内全景成像仪”是由主机+探头+线架+滑轮组合而成。机内精密传感器件包括（360度全景摄像头/1600线素高清成像、深度计数器、电子罗盘、旋转接信器、电子倾角仪、电子水平仪）；本仪器是工程检测和地质勘察专用仪器；相对传统井下电视和钻孔电视主要区别是：体积小、重量轻、功能全面、全景展开静动态图像、分析软件功能全面。并智能生成静态360度展开柱状图和动态影像。随机配套的分析软件可将保存在主机内数据提取到电脑上，通过分析处理后得出方位、角度、宽度、大小、朝向等，*后打印存档。3wH工程检测仪器网

应用范围：3wH工程检测仪器网
“孔内全景成像仪”适用于各种钻井、油井、钻孔、桩基、管桩、管道的内部结构、地质结构、岩层走向、岩性、岩溶、断层、裂隙、破碎带、溶洞等地质状态的检测。主要应用于：工程、水文、矿山、石油、岩土、土木等单位或部门。3wH工程检测仪器网

孔内全景成像仪特色：3wH工程检测仪器网
※ 硬件组合：（1）DSP高速处理器保证主机实时抓拍实时成像；（2）360度全景摄像头保证图像画面清晰完整并实时全景展开；（3）深度计数器精准记录探头所在距离；（4）电子罗盘实时记录探头旋转方位；（5）旋转接信器保证电缆在旋转同时信号不丢失；（6）电子倾角仪实时记录探头倾斜度；（7）电子水平仪实时记录探头水平度；（8）六种高精密传感器与机主实时同步，形成了新一代孔内电视的完美组合。3wH工程检测仪器网
※ 软件功能：数据传输、保存、孔内分析、岩芯描述、孔内直径、断层尺寸、工程信息、柱状图、展开图、数据转换成JPG、GIF、PDF、doc、Excel等格式、图像编辑等。3wH工程检测仪器网

※ 主机*产运行，无需外接电源、电脑，图像自动保存并实时成像；3wH工程检测仪器网
※ 体积小重量轻：现场操作简单、一般情况下、一人便可完成操作；功能全面。3wH工程检测仪器网

※ 内置动力电池（可工作8小时）；3wH工程检测仪器网
※ 电池或电源两种供电方式3wH工程检测仪器网
※ 7寸800*480真彩液晶显示屏，左侧实时成像，右侧实时录像；3wH工程检测仪器网
※ 深度计数器，定位精准，三维空间罗盘精度0.5°；3wH工程检测仪器网
※ 探头采用高强度、耐压、耐高温高硼硅玻璃；3wH工程检测仪器网
※ 探头顶部设有防卡孔装置，有校减少探头因塌孔时被卡住的几率；3wH工程检测仪器网
※ 分析软件可以精准的得出结构、走向、岩性、岩溶、断层、裂隙、破碎带、溶 洞的大小尺寸、方位角度并加以编辑和描述；3wH工程检测仪器网
※ 配制孔深：150米；300米；600米；800米；1000米；1500米；2000米；3000米；3wH工程检测仪器网
※ 探头尺寸：Φ25-Φ300；适用孔径Φ30-Φ400；3wH工程检测仪器网
※ 工作电压：直流12V；角度分辨率：0.1°；3wH工程检测仪器网
※ 深度计数精度：0.1mm；3wH工程检测仪器网
※ 探头承受压力20 -200Mpa；3wH工程检测仪器网
