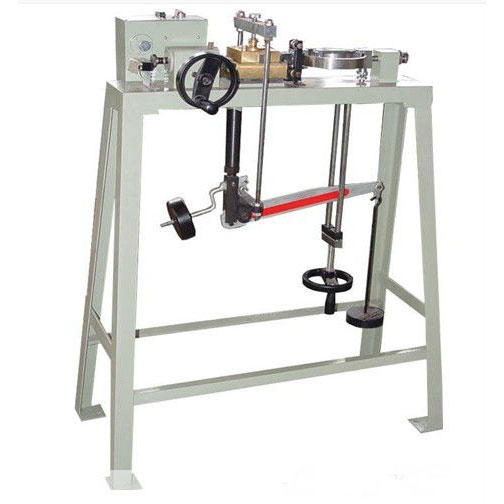

等应变直剪仪，用于测定土的抗剪强度，通常采用四个土样，分别在不同垂直压力下（400Kpa,300Kpa、200Kpa、100 Kpa、50 Kpa可选），施加水平力进行剪切以求得破坏时的剪应力，然后根据库仑定律确定土的抗剪强度参数，内摩擦角和凝聚力）。 Edj工程检测仪器网
技术指标Edj工程检测仪器网
1、试样面积：30平方厘米、高2厘米Edj工程检测仪器网
2、直剪仪杠杆比：1：20Edj工程检测仪器网
3、垂直分级加荷：50、100、200、300、400 Kpa（吊盘为*级荷重）Edj工程检测仪器网
4、*大水平载荷：1.2KNEdj工程检测仪器网
5、仪器净重：34Kg，、另隔砝码6Kg.Edj工程检测仪器网
6、外形尺寸：700×236 ×430（mm）Edj工程检测仪器网
主要结构Edj工程检测仪器网
1、推动座部分：推进杆进程以手轮（带手折柄）每转，推进杆移至0.2mm推动剪切盒进行剪切。Edj工程检测仪器网
2、剪切盒部分：剪切盒试样面积30平方厘米，直剪仪高2厘米，（配切土环刀30平方厘米φ61.8×20一只）。Edj工程检测仪器网
3、杠杆加压部分：杠杆比为1：20，附加砝码1.53kg三块0.765kg两块（其中一块时吊盘）。Edj工程检测仪器网
4、等应变直剪仪测定部分：仪器采用圆形量力环，*大水平力为1.2KN，采用滚动衬圈进行导向定位。Edj工程检测仪器网
操作规程Edj工程检测仪器网
1、取出仪器箱与仪器四周塞块，等应变直剪仪置于平台上，调节立柱螺丝，仪器平稳后并紧并帽。Edj工程检测仪器网
2、稍并紧框架下横梁上的六角螺栓，使框架与杠杆基本稳定。Edj工程检测仪器网
3、检查杠杆两侧与吊圈是否相摩，直剪仪轴承滚动应灵活，调整平衡锤，使杠杆自重基本平衡，并紧平衡锤并帽，旋开螺栓，与杠杆充分脱开，并将杠杆处于立柱中间。Edj工程检测仪器网
4、检查前切盒，滚动钢球应放正，滚动灵活五异物卡阻，按规程放入土样，放好透水石，传压板，使框架传压螺钉对准钢球中心。Edj工程检测仪器网
5、摇动手轮，使上盒刚好接触量力环，百分表对零，同时将垂直移位百分表对零，旋动传压螺钉，适量太高杠杆，若试样未经预压可略高，以免加后土样下沉而使杠杆过于倾斜。Edj工程检测仪器网
6、按工程实际需要施加垂直载荷，（杠杆应基本位于立柱中间）待土样受载或固定后，拧出螺丝插销，以均匀速度摇动手轮进行剪切，视量力环百分表指针不再前进，或有后退时记下数值，一般剪切位移应达到4mm左右。当直剪仪剪切过程中百分表读数无峰值时，则可剪至6mm。Edj工程检测仪器网
7、剪切结束后，退出剪切和垂直载荷（拔出插销，可快速旋退进杆），复原。Edj工程检测仪器网
注意事项Edj工程检测仪器网
1、试验结束后，将剪切盒擦拭干净，等应变直剪仪有关表面涂以薄层防锈油。Edj工程检测仪器网
2、量力环应根据使用情况或半年进行一次重新率定。Edj工程检测仪器网
3、杠杆处轴承使用半年或根据使用情况应给予清洗涂黄油润滑Edj工程检测仪器网
使用方法Edj工程检测仪器网
1．将剪切盒上下各加上Φ61.5×12.7mm透水石壹块，装上传压活塞，将加荷框上横梁轻放于传压活塞上。此时杠杆目测基本水平。（砝码盘挂在重点轴上）。Edj工程检测仪器网
2．调整平衡锤进退使杠杆稍离传压活塞（不接触活塞）。在砝码上加24g砝码，此时杠杆向下压至传压活塞。目测保持杠杆稍向上倾斜。Edj工程检测仪器网
3．摇动手轮使剪切盒前进接触到测力计，百分表指针稍动即停止。Edj工程检测仪器网
4．提杠杆末端，使加荷框离开传压活塞，靠在推动座上。Edj工程检测仪器网
5．剪切盒上插有两个螺杆插销，试验开始时，应将螺杆插销旋下。Edj工程检测仪器网
6．摇动手轮，每转一圈，推动轴前进0.20mm。Edj工程检测仪器网
7．试验完成后，加荷框上横梁、传压活塞接触螺杆及平衡锤不需调整，只需将卸荷下杠杆向上提离剪切盒即可，取出试样，清洗剪切盒后再做第二次试验。Edj工程检测仪器网
8．等应变直剪仪使用完毕后，应清洗擦干，蜗轮蜗杆注意上稀黄油，杠杆的向心球轴承内注意上机油。妥善保管剪切盒与插销，不得弯曲变形。Edj工程检测仪器网
保养与维护：Edj工程检测仪器网
1.每次使用后，应洗净擦干。Edj工程检测仪器网
2.非试验人员不得使用本仪器。Edj工程检测仪器网
3.试验在进行过程中不得离开或与人闲谈。Edj工程检测仪器网
4.应放置在无尘、无腐蚀常温的环境中。Edj工程检测仪器网
5.使用本产品前，请仔细阅读说明书，并妥善保管好说明书。Edj工程检测仪器网
