现场CBR试验附件, 符合标准JTJ059-95《公路路基路面现场测试规程》。tZJ工程检测仪器网

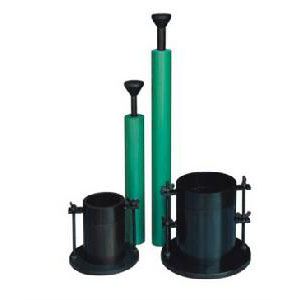

主要构成tZJ工程检测仪器网
击实锤:1套（锤重4.5kg落高450mm）tZJ工程检测仪器网
CBR压头:1只（直径50mm）tZJ工程检测仪器网
CBR筒:9只（直径152mm）tZJ工程检测仪器网
套环、底座螺栓:1套tZJ工程检测仪器网
垫块:1个（直径150mm）tZJ工程检测仪器网
土基现场CBR值测试方法tZJ工程检测仪器网
1．CBR试验附件主要仪器tZJ工程检测仪器网
（1）荷载装置：设有加劲横梁的载重汽车，后轴重不小于60kN。tZJ工程检测仪器网
（2）现场测试装置：由千斤顶、测力计、球座、贯入杆、荷载tZJ工程检测仪器网
板及百分表等组成。tZJ工程检测仪器网
2．测试原理tZJ工程检测仪器网
在公路路基施工现场，用载重汽车作为反力架，通过千斤顶连续加载，使贯人杆匀速压人土基。为了模拟路面结构对土基的附加应力，在贯人杆位置安放荷载板。路基强度越高，贯人量为2.5mm或5.0mm时的荷载越大，即CBR值越大。tZJ工程检测仪器网
3．CBR试验附件测试技术要点tZJ工程检测仪器网
（1）将测点约直径30cm范围的表面找平。tZJ工程检测仪器网
（2）安装现场测试装置，使贯人杆与土基表面紧密接触。tZJ工程检测仪器网
（3）起动千斤顶，使贯人杆以lmm／min的速度压人土基，记录不同贯人量及相应荷载。贯人量达7.5mm或12.5mm时结束试验。tZJ工程检测仪器网
（4）卸载后在测点取样，测定材料含水量。tZJ工程检测仪器网
（5）在测点旁用灌砂法或环刀法等测定土基的密度。tZJ工程检测仪器网
（6）绘制荷载压强一贯人量曲线，必要时进行原点修正。tZJ工程检测仪器网
CBR试验附件应当注意，公路现场条件下测定的CBR值，因土基的含水量和压实度与室内试验条件不同；也未经泡水，故与室内试验CBR值不一样。应通过试验，寻找两者之间的关系，换算为室内试验CBR值后，再用于路基施工强度检验或评定。tZJ工程检测仪器网
关于土基现场CBR值测试方法可详见《公路路基路面现场测试规程》（JTJ 059-95）。tZJ工程检测仪器网
落球仪快速测定土基现场CBR值试验方法tZJ工程检测仪器网
本方法适用细粒土路基施工现场CBR值的测定，试验精度较高，方法可靠，快速简便，能满足路基施工现场检验的要求。tZJ工程检测仪器网
1．CBR试验附件主要仪器tZJ工程检测仪器网
（1）落球仪：包括底座、落球支架、导杆及落球、导杆卡口开关、刻度标尺、仪器平整水泡。100mm内径的底座套板。tZJ工程检测仪器网
（2）卡尺或钢板尺、刮刀、水平尺等。tZJ工程检测仪器网
2．试验原理tZJ工程检测仪器网
一定质量的球从一定高度自由下落到土基表面，陷入深度越小，表明路基强度越高。根据落球在一定高度自由下落陷入上面所做的功与室内标准试验贯人深度所做的功相等的原理，推导得出由落球陷痕直径D值计算现场CBR值的公式。tZJ工程检测仪器网
3．试验技术要点tZJ工程检测仪器网
（1）将测点土基表面刮平。tZJ工程检测仪器网
（2）将落球仪置于测点，使球体自由落下，用卡尺量落球陷痕直径D值。tZJ工程检测仪器网
（3）计算现场CBR值：tZJ工程检测仪器网
CBR试验附件应当指出，落球仪测定的现场CBR值，因土基的含水量和压实度与室内CBR试验标准条件不民也未经泡水，所测结果与前述“土基现场CBR值测试方法”所得现场CBR值相近。同样，应通过对比试验，建立落球仪CBR值与室内CBR值相关关系，换算为室内CBR值后，再用于评定路基强度。tZJ工程检测仪器网
CBR试验附件关于落球仪快速测定土基现场CBR值试验方法详见《公路路基路面现场测试规程》（JTJ 059-95）。tZJ工程检测仪器网
