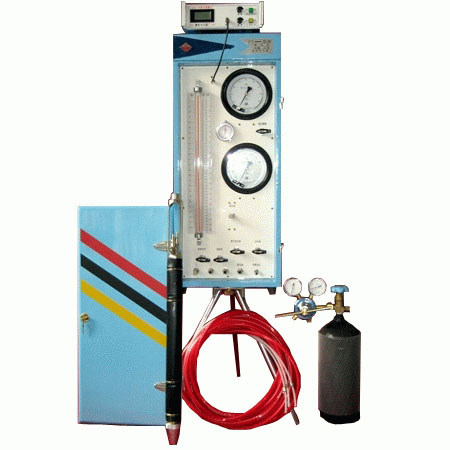

预钻式旁压仪，PY-5型：是工程勘察中原位测试的专用仪器，用来测定土层的力学参数。旁压仪适用于各种不同的土，具有**、高效的*越性,是一种十分理想的工程地质勘测工具。可用于测定粘性土、粉土、砂土及软岩等不同土层的承载力，旁压模量和应力应变关系等岩土参数。许多年来，国内应用及研究表明，用旁压试验成果确定地基承载力，估算单桩限承载力与基础沉降量等，其精度和安全度等更接近于工程实测值。旁压试验根据其旁压器放入测试点的方法不同,分为预钻式旁压试验(PMT)和自钻式旁压试验（SBPMT）两种，以适应不同的地层要求。CtW工程检测仪器网
预钻式旁压仪，PY-5型：中压等级旁压仪，仪器配备量程为0-1.6Mpa和0-6Mpa精密压力表，采用高精度不耗气式调压阀直接调节压力，从而使仪器加压更直观、更**。三腔式旁压器结构使得 3 个腔室作用在钻孔孔壁的压力保持一致，确保沿着测量腔室产生一个真实的圆柱状变形。适用于粘性土、粉性土、极软岩等地基的旁压试验，用于评定地基地的承载力及求得旁压模量等。该仪器操作简单, 加压直观、精度高、注、排水快，不受任何现场条件限制，是勘察设计、科研院校理想选择的原位测试设备。CtW工程检测仪器网
技术参数: CtW工程检测仪器网
1.旁压器 裸体标称外径 ø50mmCtW工程检测仪器网
带金属铠外径 ø55mmCtW工程检测仪器网
测量腔长度 250mmCtW工程检测仪器网
旁压器总长 800mmCtW工程检测仪器网
2.测量精度 压力表*小读数 0.01MpaCtW工程检测仪器网
测量有效量程 400mmCtW工程检测仪器网
全程误差 ±1%CtW工程检测仪器网
测量方式 电测及目测CtW工程检测仪器网
3.其它 *大试验压力 6MpaCtW工程检测仪器网
主机尺寸 830×360×220mmCtW工程检测仪器网
主机重量 28kgCtW工程检测仪器网
适用标准：CtW工程检测仪器网
JGJ69－90 PY型预钻式旁压试验规程CtW工程检测仪器网
YSJ224－91 预钻式旁压试验规程CtW工程检测仪器网
YBJ23－91 预钻式旁压试验规程CtW工程检测仪器网
BKB03－93 工程地质原位测试规程CtW工程检测仪器网
TB10046－96 铁道工程地基土旁压试验规程CtW工程检测仪器网
GB50021－2000 岩土工程勘察规范CtW工程检测仪器网
