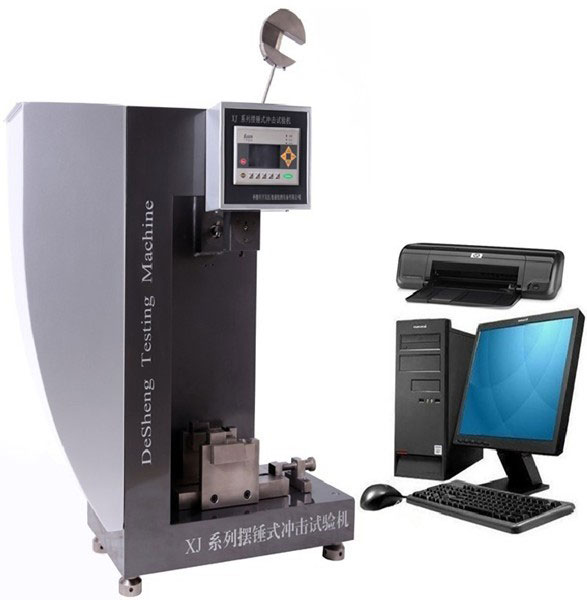

XJ微机摆锤式冲击试验机 -河北- 纽利德- 仪器展台

微机摆锤式冲击试验机主要用于硬质塑料、增强尼龙、玻璃钢、陶瓷、铸石，电*缘材料等非金属材料冲击韧性的测定。化工行业、科研单位、大专院校、质量检测部门、专业生产厂家实验室等单位理想的试验设备。该产品采用圆光栅测角技术，测量精度高、稳定性好和测量范围大。双系统控制方式，即计算机控制自动分析处理试验数据、存储和打印试验报告，单片机控制汉字液晶显示试验结果(KJ/m2),操作方便，测量结果准确可靠。iYV工程检测仪器网

执行标准：

1.GB/T 1043-2008 《硬质塑料简支梁冲击试验方法》

2.GB/T 1843-1996 《塑料悬臂梁冲击试验方法》

3.JB/T 8761-1998 《塑料悬臂梁冲击试验机》

4.JB/T 8762-1998 《塑料简支梁冲击试验机》

5.ISO 179:2000

6.ISO 180:2000

7.ASTM D 256-04

8.GB/T 18743-2002 《流体输送用热塑性塑料管材简支梁冲击试验方法》

9.GB/T 3808-2002 《摆锤式冲击试验机的检验》

10.JJG 145-2007 《摆锤式冲击试验机》

机器组成：

微机摆锤式冲击试验机应为摆锤式，并由摆锤、试样支座、能量指示机构和机体等主要构件组成，能指示试样破坏过程中所吸收的冲击能量。

技术要求：

1）简支梁：

1、冲击速度：2.9m/s（小于5J） 3.8m/s （大于5J）

2、摆锤能量：1J 、2J、 4J、 5J 、7.5J 、15J、 25J、 50J任选

3、摆锤中心至试样中心距离：380mm（＞5J）

4、摆锤扬角：160°

5、钳口支承间距：62mm (根据客户要求可特殊定做)

6、支承刀刃圆角半径：R=1mm

7、冲击刀刃夹角：30°

8、冲击刀刃圆角半径：R=2mm

9、支座前角：5º

10、支座后角：10º

11、试样类型尺寸（单位mm）

试样类型	长度l		宽度b		厚度d		支撑线间距离L
试样类型	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	支撑线间距离L
1	80	+2	10	+0.5	4	+0.2	62
2	50	+1	6	+0.2	4	+0.2	40
3	120	+2	15	+0.5	10	+0.5	70
4	125	+2	13	+0.5	13	+0.5	95

2）悬臂梁：

1、冲击速度：3.5m/s ；

2、摆锤能量：1J 2.75J 5.5J 11J 22J任选

3、摆锤扬角：160°；

4、刀刃夹角：75°

5、刀刃圆角半径：0.8㎜

6、刀刃前角：5°

7、刀刃后角：10°

8、刀刃中心距钳口上表面：22±0.2㎜

9、试样类型：

试样类型	长度	宽度	厚度
1	80.0	10.0	4.0
2	63.5	12.7	12.7
3	63.5	12.7	6.4
4	63.5	12.7	3.2
