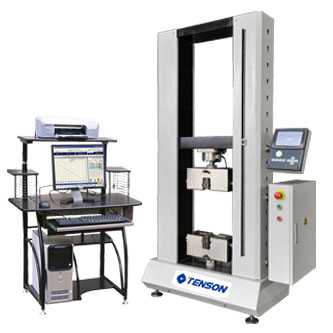

WDW-50G微机控制电子万能试验机 -济南- 纽利德- 仪器展台

微机控制电子万能试验机适用于金属、非金属材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等多种试验，如：橡胶、塑料、电线电缆、复合材料、塑料异型材、金属棒材、板材、弹簧、构件等。可执行GB、ISO、JIS、DIN、ASTM、及GB/T228-2002等多种试验标准。并可根据用户需求编辑试验软件。是质检单位、科研部门、大专院校、工矿企业必备的检测仪器。J6V工程检测仪器网

产品功能及特点：

1、主机

1.1全数字交流伺服电机和伺服驱动器；该系统控制精度高、稳定性好，运行平稳可靠、响应快、噪音低，并具有过载、过流、过压、欠压、过热、异常停止、故障报警等齐全的保护功能，并可根据不同的机型和试验类型调整参数，使伺服系统运行在*佳状态，使用了伺服系统的位置控制方式，接口单元实现了数字化，克服了速度环带来的零漂移和低速不稳定

1.2采用精密滚珠丝杠和精密减速机构传动，传动平稳、噪音低，无间隙。

2、测控系统、操作软件及数据处理系统

高精度数据采集板（24位A/D数据采集）可实现全数字化调整、高精度放大及**控制（内置于计算机内）。先进的芯片集成技术，高精度300000码采集卡,使传感器的测量精度发挥到极致。具有集成度高、稳定可靠、使用方便等*点。控制软件能实现自动求取弹性模量、屈服强度、抗拉强度、断裂强度等常规数据，能自动计算试验过程中任一指定点的力、应力、位移、变形等数据结果。

技术参数：

微机控制电子万能试验机	WDW-50G
试验力测量范围（kN）	1~50
试验力准确度	*于示值的±1%
试验力分辨率	*大试验力的1/300000，全程不分档或根据用户要求分五档
位移相对误差	*于示值的±0.5%
横梁位移测量分辨（mm）	0.001
横梁速度范围	0.001mm/min～500mm/min，无级调速、任意设定
有效试验空间（mm）	880
电源电压	220V±10%，50Hz；	380V±10%，50Hz；
工作环境	室温～30℃,相对湿度不超过80%；
主要配置	松下交流伺服控制系统及调速系统
主机外形尺寸（mm）	1110×490×1900
重量（kg）	450

微机控制电子万能试验机配置：

1、控制系统：松下伺服控制系统

2、负荷传感器：美国世铨传感器

3、丝杠：高精度滚珠丝杠副

4、减速机构：行星减速机

5、辅具：标准配置拉伸、压缩、弯曲夹具各壹套；

6、 AD-800三闭环测量系统一套，采用力，位移，应变等多种控制方式，试验过程中可实时显示力-位移，力-时间，应力-应变等多种试验曲线，并可自动得出*大负荷，拉伸强度，断裂伸长率等多种结果参数

7、联想或其他品牌计算机，19寸宽屏液晶显示器，160G硬盘、1G内存、DVD光驱

8、打印机：HPA4彩色喷墨打印机

9、专用试验软件TENSON TEST-2
