  TZS数显陶瓷砖抗折试验机详细信息

产品名称:数显陶瓷砖抗折试验机
价  格:请咨询在线客服
型  号:TZS
产  地:

   [放入收藏夹]
  产品介绍

数显陶瓷砖抗折试验机,TZS采用三点弯曲梁试验,以测得的抗弯强度来反映材料的力学性能。主要用来测量陶瓷砖、瓦等材料的抗弯强度,尤其适合作大规格、高强度的陶瓷砖的弯曲强度试验,也可用于大理石板、玻璃板等脆性非金属材料板材的弯曲强度测定。数显陶瓷砖抗折试验机按照Q/JYY010-2003《TZS型数显陶瓷砖抗折试验机》制造,符合GB/T 3810.4—2006《陶瓷砖试验方法—第4部分:断裂模数和破坏强度的测定》和ISO 10545-4:1994《陶瓷砖—第4部分:断裂模数与破坏强度的测定方法》中对试验设备的要求,数显陶瓷砖抗折试验机具有操作简便、加载平稳、测量精度高、读数直观等*点,是研究有关材料强度的较先进的检测手段。hCv工程检测仪器网
技术参数hCv工程检测仪器网
1. *大试验力:6000NhCv工程检测仪器网
2. 工作台行程:≤65mmhCv工程检测仪器网
3. 支承辊、压刀辊半径R=15mm(外面包有5mm厚橡胶)hCv工程检测仪器网
4. 两支承辊间距60~610mm(每隔10mm调定)hCv工程检测仪器网
5. 电源:50Hz AC 220V±10%hCv工程检测仪器网
6. 外形尺寸:640×790×810(mm)hCv工程检测仪器网
结构hCv工程检测仪器网

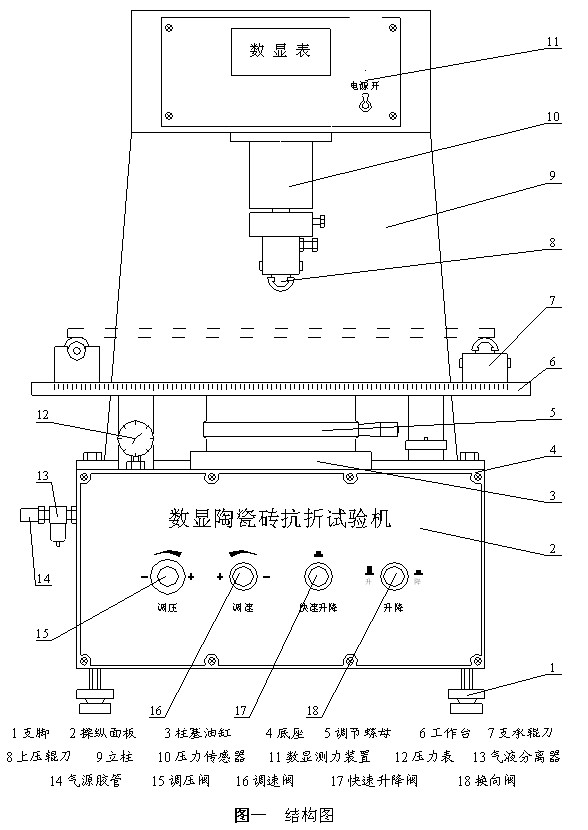

数显陶瓷砖抗折试验机是由主机及数显测力 (安装在主机上部)两部分所组成。如图1所示。hCv工程检测仪器网
主机包括柱塞油缸3、底座4、调节螺母5、工作台6、支承辊7、压刀辊8、立柱9、传感器10、调压阀15、调速阀16、快速升降阀17、换向阀18等组成。油缸3上端有调节螺母5,当同一批砖作试验时,调节此螺母,使上下压辊的距离适中,工作台就不会降到*低位置,以节省试验时间。两个支承辊中,一个可绕自身轴线转动,另一个可绕支点上下微量摆动;上压辊刀也能绕支点上下微量摆动。各辊工作面均包有5mm厚的硬橡胶层。hCv工程检测仪器网
数显测力部分由高精度拉压传感器10及数显电控箱11组成。该部分采用了电子测力系统,并用数字显示测试结果,具有校准、峰值保持、清零等功能。hCv工程检测仪器网
陶瓷砖瓦及其它脆性材料作三点弯曲试验时,如试验力大于或等于某试样的极限值时,就会突然断裂。根据试验断裂时的*大载荷F,用下式可计算出砖的弯曲强度。hCv工程检测仪器网
数显陶瓷砖抗折试验机将其加力与测力分成两个单*的系统。加力是由气液转换系统实现的。hCv工程检测仪器网
来自气源(单*的空气压缩机或集中气源)的压缩空气经“调压”阀、“升降”阀(按钮提起在“升”的位置)进入气液转换装置,使装置内的油液成为压力油,经“调速”阀或“快速升降”阀进入油缸的下腔,推动柱塞带动工作台及其上的被测试样上升,当试样与上压辊接触时就开始给试样施加试验力,直至试样断裂。试样断裂后,将“升降”阀按钮按下为“降”的位置,工作台就会在自重和复位弹簧的作用下向下运动(复位),此时,油缸内的压力油经“调速”阀或“快速升降”阀回到气液转换装置中,装置中的压缩空气经“升降”阀、消声器排入大气,这就完成了加力和卸载的全过程。hCv工程检测仪器网

t-13-2.jpghCv工程检测仪器网
安装、调试及调校hCv工程检测仪器网
1.安装及调水平hCv工程检测仪器网
(1) 调水平hCv工程检测仪器网
数显陶瓷砖抗折试验机拆箱后,先检查各管接头及各处的联接螺钉是否松动。然后将试验机置于坚固的平台上。参照图一,在未装上压辊及支承辊组件前,在工作台面上放水平仪,然后调整四只地脚螺钉,找好水平后,锁紧地脚螺钉上的螺母,装上压辊及支承辊组件。hCv工程检测仪器网
(2) 将数显陶瓷砖抗折试验机可靠接地hCv工程检测仪器网
用截面积不小于0.5mm2的铜导线将试验机可靠的接地。hCv工程检测仪器网
(3) 接通电源、气源hCv工程检测仪器网
*先松开电控箱面板上四个螺钉,将电控箱抽出(注意不要拉脱机身),检查数显表头后面插座是否因运输而松动。检查完后,重新装好电控箱,将电源线的一端与电控箱后面板电源插座相连,另一端接50Hz、220V交流电源、并检查传感器线路是否连接好。hCv工程检测仪器网
接通气源(无集中气源时,可选用排气量为0.03~0.1m3/min、压力为0.9MPa的空气压缩机,如:Z—0.03/9型或Z—0.05/9型等)。hCv工程检测仪器网
使用注意事项hCv工程检测仪器网
1.试验机必须可靠接地;hCv工程检测仪器网
2.为保持高精度测力传感器的精度,严禁撞击、扭拧传感器体或握着传感器体搬抬设备,不允许超过传感器额定负荷使用;hCv工程检测仪器网
3.如果气液转换缸内油液不够,可加入20#液压油或20#机械油(南方地区夏天可用30#油、冬天可用20#油)。在加油时将工作台升至*高点,在底座上放四个高为120mm的支柱,将“升降”阀按钮按下为“降”的位置,使工作台落在支柱上,断开气源,将“升降”阀按钮往复操作多次,使系统内气压卸完,方可卸下工作台中心的活塞丝堵,将“升降”阀按钮按下为“降”的位置,按下“快速升降”阀按钮,并将“调速”阀旋钮旋至*大以加快油液流速。将油通过油缸的中心孔加入油缸,加油时油液不允许装满转换缸,油位应高出气液转换缸油标下底面30mm左右为宜,松开“快速升降”阀按钮,重新装好活塞丝堵。接通气源,使工作台上升到*高点,慢慢旋松活塞丝堵(不能完全松开,以免堵丝崩开),使油缸中的空气排出,直到无气泡的油液流出,拧紧活塞丝堵。hCv工程检测仪器网
4.更换油液时,参照第3条,完成其加油前所有步骤后拔下气液转换缸上的油管,即可排油,排完油后,重新装好油管后加油,*后参照第3条,完成其加油后所有步骤。hCv工程检测仪器网
5.每次开机前和试验机使用中,应注意观察气液分离器中是否有液体,如果气液分离器中有液体,则应用手顶起气液分离器底部的顶针放掉液体,待液体排干后放开顶针;hCv工程检测仪器网
6.新试验机在使用三个月或半年后应校验其精度,以后每隔一年校验一次;hCv工程检测仪器网
