| CZ-0.5陶瓷砖釉面抗龟裂蒸压釜详细信息 | ||||||||
 |
|
|||||||
| 产品介绍 | ||||||||
陶瓷砖釉面抗龟裂蒸压釜，CZ—0.5是对有釉陶瓷砖进行抗釉裂性测定的设备。本设备按照Q/JYY004—2003《CZ型陶瓷砖釉面抗龟裂蒸压釜》制造，其精度、性能、结构形式均符合GB/T3810.11—2006《陶瓷砖试验方法—*11部分：有釉砖抗釉裂性的测定》及ISO10545—11：1994《陶瓷砖—*11部分：有釉砖抗釉裂性的测定》的要求。
陶瓷砖釉面抗龟裂蒸压釜也适用于工作压力为0～1.0MPa的其它试验。该设备具有结构简单，压力控制精度高，无噪声，运行可靠等特点。由于装有定时讯响装置，操作者只需接通电源、按下“运行”键即可，不进行任何调整和监视，升压、保压按程序自动完成。
技术参数
1. 容器内腔尺寸：直径350 mm 深度580 mm；
2. 工作压力：0～0.5MPa；
3. 压力精度：0.5MPa±0.02MPa；
4. 升压时间：*大功率时不大于1小时；
5. 试验时间：数字显示，并按试验要求设定；
6. 安全装置：
（1） 当压力超出额定压力1.1倍时，电气部分自动断开加热电源，并有声光报警；
（2） 当压力超出额定压力的1.2～1.4倍时，安全阀自动打开进行放气（0.6～0.7MPa放气）；
7. *大加热功率：5.0kW（两组加热，每组加热器功率2.5kW）；
8. 设备外形尺寸：l×b×h 900×700×1140（mm）；
9. 重量：约200 kg。
工作条件
1. 环境温度：0℃～40℃；
2. 环境相对湿度不大于85 %；
3. 周围无振动、无腐蚀性介质；
4. 在坚固、平整的地面上放置；
5. 电源：AC 220V±10 % 50Hz。
主要结构

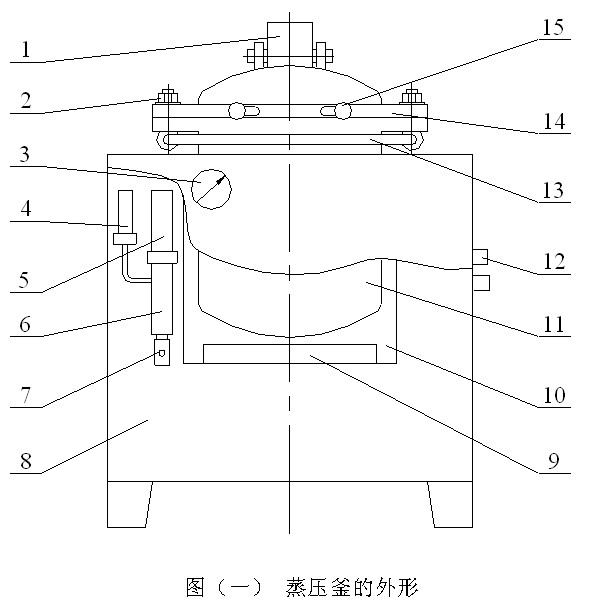

图（一）是陶瓷砖釉面抗龟裂蒸压釜的外形图。蒸压釜主要由压力容器总成和电气控制两大部分组成。
压力容器由配重块1、螺栓2、压力表3、高精度压力变送器4、安全阀5、配气块6、排气阀7、箱体8、加热器9、保温筒10、压力容器11、航空接插件12、不锈钢环13、容器上盖14、手柄15等组成。
其中配重块1、容器上盖14、手柄15组成了容器上盖翻开装置。
压力容器11由不锈钢制成，避免了锈蚀，容器下法兰均匀分布了16只M20螺杆，压力容器采用榫槽密封，上法兰有16个槽恰好与下法兰的开槽相对。
加热器9在容器下面，用以加热容器内部的水，使其产生蒸汽。
压力表3主要用于电气超压报警，高精度压力变送器将压力转换成4~20mA的电流信号，送至AL808E。AL808E显示容器压力并进行控制。
安全阀5为*四级压力保护装置。
排气阀7装在容器侧面，试验结束时，打开此阀放气。
注意事项
1. 陶瓷砖釉面抗龟裂蒸压釜拆封后，须放置在紧固、平整的地面上。
2. 用不小于2.5mm2的专用地线（或铜导线）可靠接地。
3. 遇系统超载报警，必须立即切断电源。
4. 为安全起见，压力容器决不允许超压力工作。
5. 压力表的上限指针（过载）及安全阀在出厂时均已调好，一般情况下，用户不要随意调动。
6. 压力容器无水不得加热。
7. 压力显示器（即“压力设定”控制表）应按规定时间送交计量部门进行检定。
8. 为防止人身事故的发生，排除故障或检修仪器时，必须先断电。检修设备必须专业人员进行。
