陶瓷砖综合测定仪 -CZY-D- 纽利德- 仪器展台 - 陶瓷制品非金属材料检测设备

陶瓷砖综合测定仪，CZY-D型是用于测定各种墙地面砖尺寸特性的仪器,其尺寸特性包括面砖的中心弯曲度、边弯曲度、翘曲度以及边直度、直角度、边长度等六项指标,在测定时一次置放便可迅速、准确的测出以上六种数据,是有关生产厂家与质检单位的良好仪器。cTv工程检测仪器网

陶瓷砖综合测定仪满足以下标准要求:

GB/T 3810.2-2006 陶瓷砖试验方法—第2部分：尺寸和表面质量的检验

ISO10545-2：1995 陶瓷砖—第2部分：尺寸和表面质量的检验

EN98-84/BS6431 陶瓷地面和墙面砖尺寸及表面质量检验方法

ASTM C485-83 瓷砖翘曲度的测量方法

技术参数

1．测定仪的精度：±0.1mm

2．测定仪的规格及测量范围：

陶瓷砖综合测定仪	*大测量范围（长×宽）	*小测量范围（长×宽）
CZY-D-800	800㎜×800㎜	100㎜×100㎜
CZY-D-600	600㎜×600㎜	100㎜×100㎜

原理与结构

1. 原理：

陶瓷砖综合测定仪应用了所测陶瓷砖类似外形和具有理想尺寸的多种标准板，将标准板置于三个等高支柱端的三点所构成的理想平面上，且以矩形的临边为直角坐标，在此平面坐标上安置测头并进行比较测量的方法。

2结构：

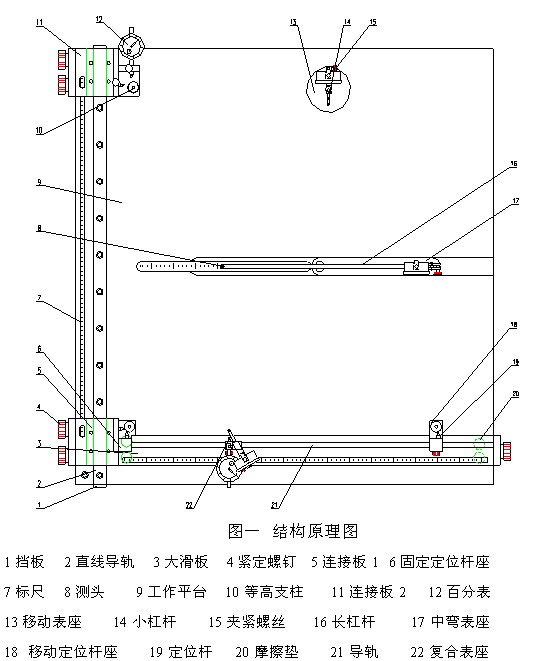

结构原理图如图（一）所示，标准板置在三个等高支柱15上，标准板的两个侧面紧贴在三个直角定位杆14上，此三点便构成一个直角，这时以标尺1的“0”点为中心移动前、后导轨座，可变更不同标准板的横坐标，即变更标准板的边长，而前导轨座上的直角定位头的滑块又可纵向移动，可变更不同标准板的纵坐标，即可变更标准板边宽。大顶丝是用来固定可移动的前后导轨座，调整时须放松此顶丝。测头的位置由标尺指示，标准规定置于标准板底面的中心点上，在搬动测定仪或长期用一种标准板的情况下必须固定此螺钉。底角是用来支撑工作台的。
