  CHY型陶瓷砖恢复系数测定仪详细信息

产品名称:陶瓷砖恢复系数测定仪
价  格:请咨询在线客服
型  号:CHY型
产  地:

   [放入收藏夹]
  产品介绍

陶瓷砖恢复系数测定仪,CHY型是用测恢复系数来确定各种砖抗冲击性的仪器。主要用于测定各种陶瓷墙地面砖恢复系数来确定陶瓷砖的抗冲击性,HXX工程检测仪器网
陶瓷砖恢复系数测定仪按照Q/JYY033—2001《CHY型陶瓷砖恢复系数测定仪》制造,符合GB/T3810.5—2006《陶瓷砖试验方法—第5部分:用测恢复系数确定砖的抗冲击性》和ISO10545—5:1996《陶瓷砖—第5部分:用测恢复系数确定砖的抗冲击性》的要求。HXX工程检测仪器网
陶瓷砖恢复系数测定仪操作简便,读数直观,试样一次放置无需计算即可读出回跳高度与恢复系数。HXX工程检测仪器网
技术参数HXX工程检测仪器网
1.钢球规格: φ19mm±0.05mmHXX工程检测仪器网
2.下落高度: 1000±1mmHXX工程检测仪器网
3.电源: AC220V 50HzHXX工程检测仪器网
4.外形尺寸 (长×宽×高):500×400×1440mmHXX工程检测仪器网
原理HXX工程检测仪器网
使φ19的钢球从1m高落到试样上并测定其回跳高度,以此测定恢复系数。HXX工程检测仪器网
陶瓷砖恢复系数测定仪的安装与调平:HXX工程检测仪器网
测定仪拆箱并按装箱单验收后,先检查各处有无松动,然后安装地脚置于坚固的平台上,观察机座上的水平泡,调整地脚使仪器水平,将地脚锁紧螺母锁紧,然后把一个钢球放进柱塞顶面的球窝内,再将托板球窝向下放在钢球上,再将信号连接线按指示接好。HXX工程检测仪器网
使用方法HXX工程检测仪器网
*步,按GB/T 3810.5—2006要求制备试样。HXX工程检测仪器网
第二步,旋转手轮使托板下降至合适位置,将试样从夹具后部放入,再反向旋转手轮加紧试样。HXX工程检测仪器网
第三步,插好电源,把另一个钢球放进机头的球窝内,在吸/落灯亮时,电磁铁吸钢球。HXX工程检测仪器网
第四步,按下吸/落按钮,电磁铁落下钢球,此时,屏幕显示恢复系数和回跳高度。(仪表系数显示屏的F0键,按下时切换至说明屏。再按继续,按F4键返回;仪表系数显示屏的F3键对应记录功能,记录屏记录系数值;仪表系数显示屏的F4键对应吸/落功能,等同于吸落按钮;笑脸时钢珠落下叉脸时试验故障)HXX工程检测仪器网
第五步,取出试样,准备下次试验,试验全部作完后,关闭电源,清洁仪器。HXX工程检测仪器网

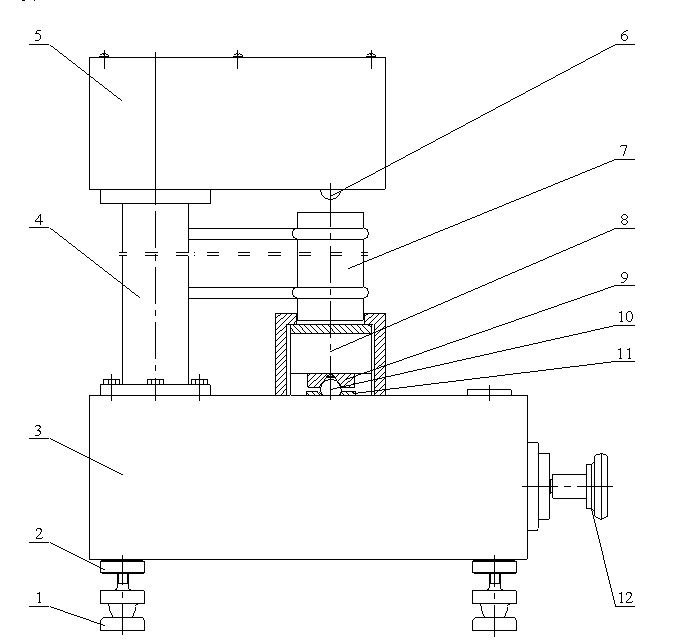

t-4-2.jpgHXX工程检测仪器网
1.地脚 2.地脚锁紧螺母 3.底座 4.立柱5.机头 6.落球 7.集管 8.试样9.托板 10.钢球 11.柱塞 12.手轮HXX工程检测仪器网
注意事项HXX工程检测仪器网
1.由于瓷砖表面微观不平,有可能使钢球反跳后碰到收集管内壁,此刻扳动扳手,将球收好,用手轻移转动机头,即可调整好冲击位置,再按清除键,清除上次无效冲击,再装上钢球按降落键重新做一次。HXX工程检测仪器网
2.定期给导向柱塞黄油(通过黄油嘴)。HXX工程检测仪器网
3.实验室必须符合国标中的规定。HXX工程检测仪器网
