  CBZ-60陶瓷砖坯制样机详细信息

产品名称:陶瓷砖坯制样机
价  格:请咨询在线客服
型  号:CBZ-60
产  地:

   [放入收藏夹]
  产品介绍

陶瓷砖坯制样机,CBZ-60型是一种陶瓷墙、地砖、广场砖试验室用微型压力机。主要用于试验室压制墙面砖103.2×103.2mm2、广场砖106.3×106.3 mm2等几种规格的试验样品。也可以用于其它行业的粉料压力成型试验。9sG工程检测仪器网
陶瓷砖坯制样机结构简单紧凑、体积小、重量轻、操作方便等特点。所有动作包括预压、排气、中高压加压、顶出坯体等都可通过两个操作手柄灵活实现。试验坯体厚度及压力强度均可通过手动换向阀和溢流阀灵活调节。9sG工程检测仪器网
技术参数9sG工程检测仪器网
(1) 最大加压能力:60吨9sG工程检测仪器网
(2) 系统工作压力:30MPa9sG工程检测仪器网
(3) 最大行程:120mm9sG工程检测仪器网
(4) 电机功率:3kW9sG工程检测仪器网
(5) 设备总重:450kg9sG工程检测仪器网
陶瓷砖坯制样机配一套106.3×106.3mm2的模具,可以进行墙、地砖、广场砖及玻化砖试验。如果用户需要,可以定做其它规格的模具。9sG工程检测仪器网
CBZ-60型陶瓷砖坯制样机是采用机、液、电结合设计而成的一种样坯压力成型设备。由主机,液压系统,电气及压制模具等四个部分组成。9sG工程检测仪器网
1.主机包括滚动胶轮(1)、电机支座、模具部件(11)、作平台等。对于不同的坯样可以采用不同的模具进行压制。9sG工程检测仪器网
2.液压系统由电机(4)、油泵、配油块(7)及安装在其上的溢流阀(6)、换向阀(8)、油表底座、压力表(10)、油管等组成。它是本制样机的动力装置,能使上模、顶出模上下动作。9sG工程检测仪器网
3.电气系统由按钮站及电气控制部分组成。9sG工程检测仪器网

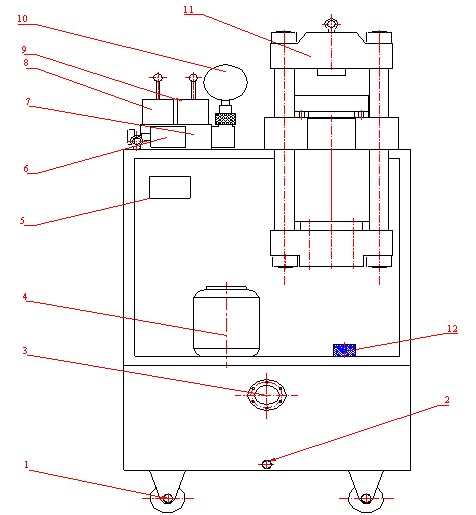

t-2-2.jpg9sG工程检测仪器网
1、滚动胶轮 2、放油口 3、观察孔 4、电机 5、按钮板6、溢流阀7、配油块 8、换向阀S 9、换向阀X 10、压力表 11、模具部分 12、加油孔9sG工程检测仪器网
