  CBY陶瓷砖边直度、弯曲度测定仪详细信息

产品名称:陶瓷砖边直度、弯曲度测定仪
价  格:请咨询在线客服
型  号:CBY
产  地:

   [放入收藏夹]
  产品介绍

陶瓷砖边直度、弯曲度测定仪,CBY型是用于测定各种墙地面砖尺寸特性的仪器,其尺寸特性包括面砖的边直度、边弯曲度以及中心弯曲度等三项指标,是有关生产厂家与质检单位的良好仪器。该机具有操作简单、示值精确、使用方便等优点,尤其便于在施工现场使用。btE工程检测仪器网

技术参数
1. 测定仪的精度:±0.1mm
2. 测定仪的测量范围:

规格
最大测量范围
(长×宽)mm
最小测量范围
(长×宽)mm
CBY-600
600×600
50×50
CBY-1000
1000×1000
50×50
btE工程检测仪器网

结构及安装

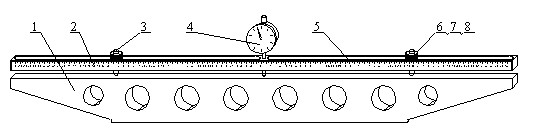

结构如图所示。陶瓷砖边直度、弯曲度测定仪由标准尺1、标尺2、支柱3、百分表4、底座5、压块6、指示针7、旋母8组成。测量时,首先旋松旋母8,根据陶瓷砖的大小,以标尺2的“0”点为中心,调节好支柱3、压块6、指示针7、旋母8的位置后,拧紧旋母,然后按图所示放在标准尺上,将百分表4调零,即可测量。
定位点和测量点
陶瓷砖边直度、弯曲度测定仪的横坐标可移动,就是为满足各定位点和测量点的位置要求,为此绘出定位点和测量点位置图,并对图二中的各点作以下说明:

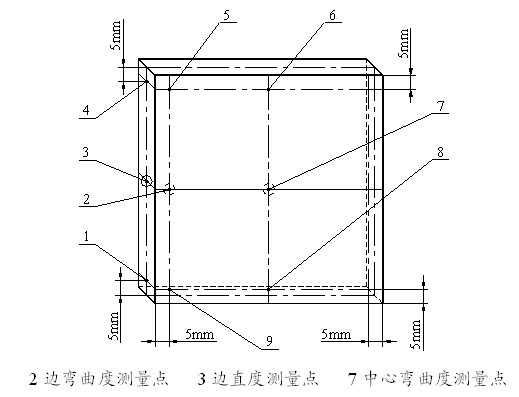

定位点和测量点位置图
a).边直度测定点:
1点和4点为定位点;3点为边直度测量点,其位置在陶瓷砖边侧面的中心部;
b).边弯曲度的测定点:
5点和9点为定位点;2点为边弯曲度的测定点,其位置在陶瓷砖面中心线上,距离陶瓷砖侧边10mm
e).中心弯曲度的测定点:
7点为中心弯曲度的测定点,在陶瓷砖面的中心点上;
操作过程
1. 根据所测陶瓷砖的规格,调节支柱及其上压块、旋母的位置;
2. 按图确定各个被测点和定位点并将支柱调整到位。
3. 使支柱定位头及百分表测头,与标准尺的顶面均为密切接合,然后将百分表表头调到零位;
4. 将陶瓷砖边直度、弯曲度测定仪按图所示进行测定、记录,并将百分表上的示值记入相应的表格,便是要测试的误差的原始记录值。
维修与保养
陶瓷砖边直度、弯曲度测定仪在设计上虽然已考虑到精度等方面的可靠性问题,然而如果使用不当或维护不善便会造成损失,希望使用时在以下几方面注意保养:
1. 不要使陶瓷砖块砸伤标准尺的台面;
2. 要保护百分表的测头,使用时要轻收、轻放标准尺和样品,在测定以后,一定把表头收回去,用弹片限位,不要让样品碰撞表头;
3. 定位支柱在调整后,必须将旋母拧紧,以免测量时影响精度或损伤有关零件;
4. 标准尺严禁摔碰,每次使用完应涂上防锈油,以防生锈;
5. 陶瓷砖边直度、弯曲度测定仪不使用时,应将标准尺水平放置在坚实的地方,以其防变形。
6. 试验室必须保持干燥。
