混凝土收缩膨胀仪，SP-540可供建筑科学研究相关，设计部门和有关实验室以及施工单位用来测定混凝土的收缩和膨胀变形量。gfg工程检测仪器网
技术参数：gfg工程检测仪器网
百分表*小刻度值：0.01mmgfg工程检测仪器网
百分表*大量程：10mmgfg工程检测仪器网
测量范围：535～545mmgfg工程检测仪器网
测头球面孔半径：R＝3mmgfg工程检测仪器网
标准杆基长：540mmgfg工程检测仪器网
结构及功能gfg工程检测仪器网

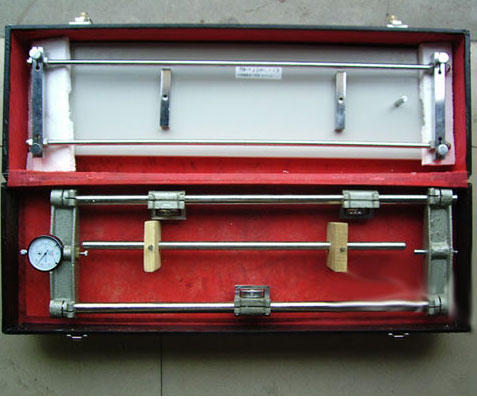

混凝土收缩膨胀仪由底座、定位立柱、可调立柱、百分表、标准杆等组成。gfg工程检测仪器网
1、底座为钢结构部件、用于安放砼试块之用。gfg工程检测仪器网
2、定位立柱，用于标准杆和砼试块测头左侧端的纵横向限位。gfg工程检测仪器网
3、可调立柱，其商埠预制有3个安装百分表的通孔和帮助百分表定位gfg工程检测仪器网
紧定螺钉。三个通孔分别距底座基准面50mm，75mm,100mm 距底座基准面50mm的孔，用于测量100*100*515规格的砼试块；距底座基准面75mm的孔，用于测量150*150*515规格的砼试块（由于试模规格只有150*150*600，应次建议使用试模缩短件，使砼试块成形尺寸变为150*150*515）。gfg工程检测仪器网
4、 标准杆，以此作为仪器的基准长度。出厂前标准杆已安装在标准杆搁架上，请不要随意拆装，以免影响标准杆中心高度的准确性。标准杆各侧面的50、75 100字样，表示该处如放在底座基准面上，则标准赶9的中心高分别为50mm、75mm、100mm。gfg工程检测仪器网
操作与使用gfg工程检测仪器网
1、选取您所需的标准杆中心高，将标准杆左侧一端（（如结构图）靠在定位立柱凹槽内，标准杆搁架下平面紧贴底座的基准面，然后将标准杆另一端慢慢推入仪器的中心部位。gfg工程检测仪器网
2、拧松紧定螺钉，将百分表慢慢插入您所选用的可调立柱孔内，使百分表测头与标准杆右端接触，然后拧紧紧定螺钉，使百分表在仪器上定位。读记此时百分表的刻度。gfg工程检测仪器网
3、砼试件的安放方法与1相同。gfg工程检测仪器网
4、砼试件的制作、养护及收缩、膨胀试验按GBJ82-85等有关标准进行。gfg工程检测仪器网
混凝土收缩膨胀仪注意事项gfg工程检测仪器网
1、混凝土收缩膨胀仪应安放在平整的工作台上，其四个脚应受力均匀，切忌三点着力，以防仪器变形而影响精度。gfg工程检测仪器网
2、标准杆是仪器的基准长度单位，必须轻拿轻放，防止变形。gfg工程检测仪器网
3、百分表为精密部件，试件放置及取出时应轻稳仔细，切勿碰撞表架及表杆。gfg工程检测仪器网
4、每次使用完毕，应在混凝土收缩膨胀仪非油漆件表面涂少许润滑油，在百分表活动零件表面涂仪表油。gfg工程检测仪器网
5、粉尘浓度高的环境或较长时间停用，应采取防尘措施。gfg工程检测仪器网
