| YB25手持式应变仪详细信息 | ||||||||
 |
|
|||||||
| 产品介绍 | ||||||||
建筑结构在较长时间中的变形，由于周围环境、条件的变化，如振动、潮湿、高温等的影响，采用一般的应变仪进行测试几乎是不可能的。手持式应变仪，结构简单、轻便、量程大，不受环境变化的影响，携带方便，因此特别适用于现场作结构变形的测试。下面以YB25型手持式应变仪为例进行介绍。
结构原理
YB25 型手持式应变仪是一种机械式应变测量仪器。每台仪器附带有一个标准针距尺，系采用精密低膨胀合金制成，其线膨胀系数为1.5×10-6/oC，所以当环境温度变化较大时，针距长度可以认为是不变化的，针距长度一般分为100mm 和250mm 两种。每次测量前都必须在标准针距尺上标读，然后再在试物上测读，比较两者之间的差数，即为所求变形量。
应变值的计算如下：
式中：Δl 为*对变形量（mm），l为粘贴在试验件上的固定小块在未受载时的实际基距（mm），通常情况下，l是不与仪器的标准针距尺的基距完全相符的，但为了测试方便可在粘贴固定小块时采用标准针距尺定距，这样l 即是标准针距尺的基距。
仪器构造

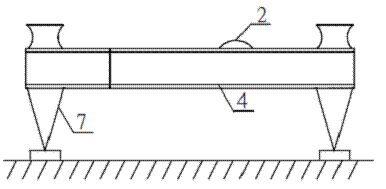

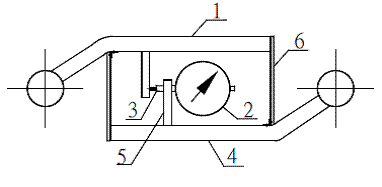

手持式应变仪由以下几个部分组成：金属支架、位移计（百分表或千分表）、伸缩调整部分等。手持式应变仪构造如图2.9 所示，金属支架（1）和（4）借助于两个弹性薄钢片（6）相连接而构成一弹性系统，两金属支架可作纵向的平行移动，从而使装固在两金属支架上的尖头插足（7）的距离可发生变化（增大或缩小）。位移计（2）安装在金属支架（1）上，本仪器上的位移计采用的是百分表，使用部门如换上千分表，那么测量精度可提高一个数量级，为了换表方便，支架上有一卡表架，只需松开卡表架上的螺钉，就可很方便地将位移计取下或安装上。
伸缩调整部分（5）装固在金属支架（4）上，位移计（2）的测杆末端始终保持同其中的偏心调整块相接触，当两尖头插足（7）之间的距离发生变化时（即两金属支架产生相互平行位移），其变化量即可从位移计（2）上反映出来。
操作规程和注意事项
1. 手持式应变仪适于测量静态变形，使用时不宜过分用力拉或压以及给冲击力，以免位移计或连接弹簧钢片受损。
2. 为了减少人为误差的影响，在测试过程中不宜更换测试操作者和调转测试方向。
3. 手持式应变仪在使用过程中，切忌用手直接接触仪器的金属支架，应握挂手柄，以减少因人体温度影响所造成的误差。
4. 测试时，应轻轻地使尖头插足插入预粘小块的孔洞之中，同时此小块孔洞在加工制作时，应保证其直径大小的一致和有一定的真圆度要求和粘贴面垂直度要求。
5. 测读时，由于仪器所处位置不易做到每次都完全一致，容易产生误差，因此每次测读应重复几次，待比较稳定一致时再读数，如在仪器上加读数支点，也是可行的办法。
