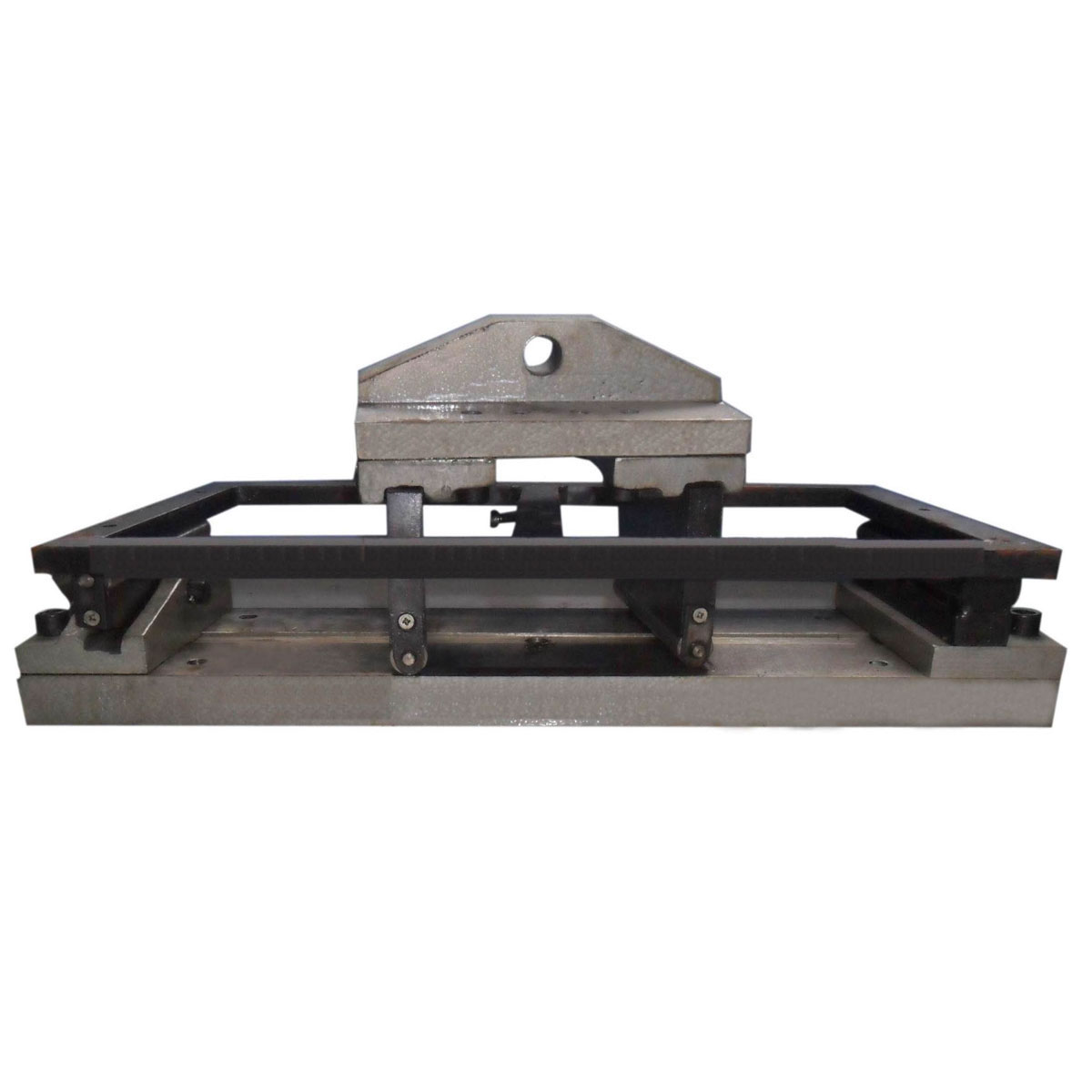

混凝土抗弯拉弹性模量试验装置, 适用于各类水泥混凝土棱柱小梁试件的抗折试验。SWi工程检测仪器网
混凝土抗弯拉弹性模量试验装置满足公路工程水泥及水泥混凝土试验规程(JTG E30-2005)和T0558—2005《水泥}昆凝土抗弯拉强度试验》。SWi工程检测仪器网
仪器设备SWi工程检测仪器网
(1)压力机、抗弯拉试验装置：仪器设备应符合T 0558的规定。SWi工程检测仪器网
(2)千分表：一个。分度值为0.001mm，0级或l级。SWi工程检测仪器网
(3)千分表架：一个。金属刚性框架，正中为千分表插座，两端有三个圆头长螺杆，可以调整高度。SWi工程检测仪器网
4)毛玻璃片(每片约1.0cm2)、502胶水、平l：3刮刀、丁字尺、直尺、钢卷尺和铅笔等。 SWi工程检测仪器网
试件制备SWi工程检测仪器网
1 试件尺寸符合T 0551中表T0551—1的规定，同时在试件长向中部三分之一区段内表面不得有直径超过5mm深度超过2mm的孔洞。 SWi工程检测仪器网
2 每组6根同龄期同条件制作的试件，3根用于测定抗弯拉强度，3根则用作抗弯拉弹性模量试验.SWi工程检测仪器网
试验步骤SWi工程检测仪器网
1 至试验龄期时，自养护室取出试件，用湿布覆盖，避免其湿度变化。清除试件表面污垢，修平与装置接触的试件部分(对抗弯拉强度试件即可进行试验)。在试件上下面(即成型时两侧面)划出中线和装置位置线，在千分表架共四个脚点处，用干毛巾先擦干水分，再用502胶水粘牢小玻璃片，量出试件中部的宽度和高度.SWi工程检测仪器网
条文说明 SWi工程检测仪器网
关于混凝土抗弯拉模量试验，观有的各种试验方法中都没有相近的方法。本方法是沿用JTJ 053— 94中的老方法，该方法是中国公路学会道路工程学会水泥混凝土路面学组委员会于1991年1月讨论确定的。混凝土抗弯拉模量试验和计算采用抗弯拉极限荷载平均值的l／2为抗弯拉模量试验的标准荷载，并经反复加荷变形稳定后的割线模量。常见水泥混凝土抗弯拉模量见表T0559—1。SWi工程检测仪器网
