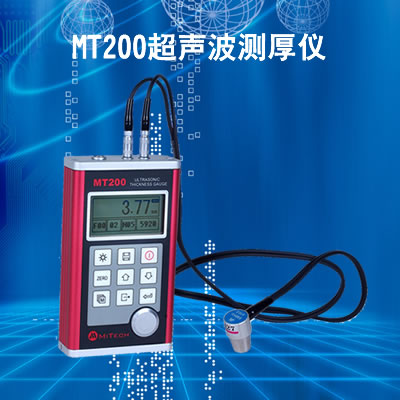

智能型超声波测厚仪

2、技术参数：JXW工程检测仪器网
测量范围：0.75-300mm(钢)JXW工程检测仪器网
显示精度：0.01mmJXW工程检测仪器网
测量误差：1 mm～10 mm :±0.05mm 10mm～200mm :(±0.5%H+0.1)mmJXW工程检测仪器网
管道测量下限（钢）：Φ20mm×2.0mmJXW工程检测仪器网
测量周期：2次/ 秒JXW工程检测仪器网
测量频率：5MHzJXW工程检测仪器网
声速范围：1000-9999m/sJXW工程检测仪器网
显示：4位半数字LCD显示，带冷光源照明显示JXW工程检测仪器网
零位调整：探头放在测厚仪试块上按键自动调零JXW工程检测仪器网
线性校正：微处理器程序自动线性校正(即V Path 自动补偿) JXW工程检测仪器网
报警功能：可设置限界，对限界外的测量值能自动蜂鸣报警JXW工程检测仪器网
工作电压：3V（2节AA尺寸碱性电池串联）JXW工程检测仪器网
关闭：连续2分钟无动作自动关闭，有开关按钮JXW工程检测仪器网

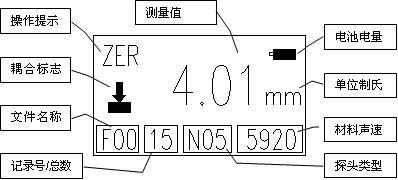

显示内容：厚度值、耦合状态、电量状态，可显示CAL标定状态、声速JXW工程检测仪器网
外形尺寸：132 X 76.2 mmJXW工程检测仪器网
整机重量：345g

3、主要功能JXW工程检测仪器网
1、适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度JXW工程检测仪器网
2、 可配备多种不同频率、不同晶片尺寸的探头使用JXW工程检测仪器网
3、 具有探头零点校准、两点校准功能, 可对系统误差进行自动修正JXW工程检测仪器网
4、 已知厚度可以反测声速，以提高测量精度JXW工程检测仪器网
5、 具有单点测厚和扫描测厚两种测厚工作模式JXW工程检测仪器网
6、 可预先设置厚度值上、下限，超出范围自动报警JXW工程检测仪器网
7、 具有耦合状态提示功能JXW工程检测仪器网
8、 有EL背光显示，方便在光线昏暗环境中使用JXW工程检测仪器网
9、 有剩余电量指示功能，可实时显示电池剩余电量JXW工程检测仪器网
10、 具有自动休眠、自动关机等节电功能JXW工程检测仪器网
11、 带有RS232接口，可以方便、快捷地与PC机进行数据交换和参数设定。可以连接到微型打印机（厂家指定型号）打印测量报告JXW工程检测仪器网
12、 可选择配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富功能JXW工程检测仪器网
13、 密封的金属外壳，小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰JXW工程检测仪器网
JXW工程检测仪器网
4、工作原理JXW工程检测仪器网
本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，**地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。JXW工程检测仪器网
JXW工程检测仪器网
式中：

       H－测量厚度

       v－材料声速

       t－超声波在试件中往返一次的传播时间JXW工程检测仪器网
5、仪器配置JXW工程检测仪器网
表1 仪器配置

	序号	名称	数量	备注
标准配置	1	主机	1台
	2	标准探头（5MHz）	1只
	3	耦合剂	1瓶
	4	ABS仪器箱	1只
	5	随机资料	1份
	6	电池仓工具	1把
	7	AA(5号)尺寸碱性电池	2只
可选配置	8	粗晶探头（2MHz）
	9	微径探头（7.5MHz）
	10	高温探头（5MHz）
	11	微型打印机	1台
	12	打印线缆	1条
	13	数据管理软件	1套	计算机上应用
	14	通讯线缆	1条

名称	型号	频 率 (MHZ)	探 头 直 径	测量范围	*小管径	特性描述
粗晶探头	N02	2	22mm	3.0mm～300.0mm（钢） 40mm以下(灰铸铁HT200)	20	用于铸铁等粗晶材质的测量
标准探头	N05	5	10mm	1.2mm～230.0mm（钢）	Φ20mm×3.0mm	通用
标准探头	N05/90°	5	10mm	1.2mm～230.0mm（钢）	Φ20mm×3.0mm	通用
微径探头	N07	7	6mm	0.75mm～80.0mm（钢）	Φ15mm×2.0mm	用于薄壁及小弧面的测量
高温探头	HT5	5	14mm	3～200mm （钢）	30	用于温度小于300℃的材料的测量

JXW工程检测仪器网
6、工作条件JXW工程检测仪器网
