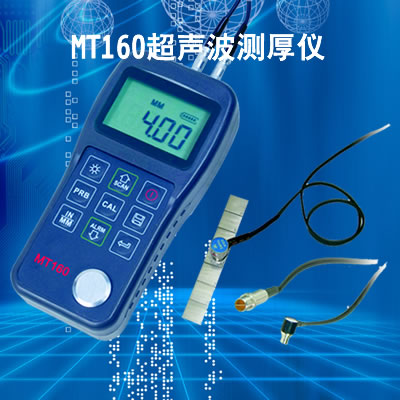

1 概述
MT160仪器是智能型超声波测厚仪，采用*新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行厚度测量，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作**测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
2 技术参数
3 主要功能
4 工作原理
本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，**地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。
式中：
H－测量厚度；
v－材料声速；
t－超声波在试件中往返一次的传播时间。
5 仪器配置
表1 仪器配置
|
|
序号 |
名称 |
数量 |
备注 |
|
标准配置 |
1 |
主机 |
1台 |
|
|
2 |
标准探头（5MHz） |
1只 |
|
|
|
3 |
耦合剂 |
1瓶 |
|
|
|
4 |
ABS仪器箱 |
1只 |
|
|
|
5 |
随机资料 |
1份 |
|
|
|
6 |
电池仓工具 |
1把 |
|
|
|
可选配置 |
8 |
粗晶探头（2MHz） |
|
|
|
9 |
微径探头（7.5MHz） |
|
|
|
|
10 |
高温探头（5MHz） |
|
|
表2 探头选择
|
名称 |
型号 |
频 率 |
探 头 |
测量范围 |
*小管径 |
特性描述 |
|
粗晶探头 |
N02 |
2 |
22mm |
3.0mm～300.0mm（钢） |
20 |
用于铸铁等粗晶材质的测量 |
|
标准探头 |
N05 |
5 |
10mm |
1.2mm～230.0mm（钢） |
Φ20mm×3.0mm |
通用 |
|
标准探头 |
N05/90° |
5 |
10mm |
1.2mm～230.0mm（钢） |
Φ20mm×3.0mm |
通用 |
|
微径探头 |
N07 |
7 |
6mm |
0.75mm～80.0mm（钢） |
Φ15mm×2.0mm |
用于薄壁及小弧面的测量 |
|
高温探头 |
HT5 |
5 |
14mm |
3～200mm （钢） |
30 |
用于温度小于300℃的材料的测量 |
环境温度：操作温度－20～＋50℃；存储温度：-30℃～＋70℃
相对湿度≤90％；
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。
7 主显示界面
仪器开机后会自动进入主显示界面，如下图所示：
耦合状态：探头与被测工件的耦合状态
单位制式：MM、M/S（公制时），或者IN、IN/μS(英制时)
电池电量：电池剩余电量显示
信息显示：显示厚度测量值，以及简单的操作提示信息。
8 材料声速表
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
