手持式超声波流量计

TDS-100H型手持式超声波流量计适用于各种工业现场中液体流量的在线标定和巡检测量。具有测量精度高、一致性好、电池供电、操作简单、携带方便等特点，是目前国内体积*小、质量*轻，真正意义上的便携式超声波流量计，产品已远销日本、韩国、东南亚、澳洲、美国等地区，受到广泛好评。

技术参数

*  测量精度：*于1%ScA工程检测仪器网
*  重 复 性：*于0.2%ScA工程检测仪器网
*  工作电源：90～230VAC (内置镍氢充电电池，充足后可持续工作12小时)ScA工程检测仪器网
*  安装方式：外敷式安装，操作简单，方便ScA工程检测仪器网
*  显    示：4行汉字同屏显示瞬时流量、流速、累积流量、信号状态等ScA工程检测仪器网
*  信号输出：非隔离RS232(海峰FUJI扩展协议) /1路隔离OCT输出ScA工程检测仪器网
*  其它功能：内置数据记录器可记录时间、累积流量、信号状态、工作时间等

标准数据接口RS232用于联网检测或导出记录数据ScA工程检测仪器网
自诊断，提示当前工作状态是否正常

ScA工程检测仪器网

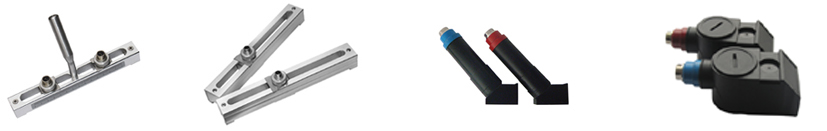

标准小型传感器S1型    　                 标准中型传感器M2型   　                              标准大型传感器L2型ScA工程检测仪器网
 ScA工程检测仪器网

ScA工程检测仪器网
标准小支架传感器HS型    标准中支架传感器HM型　　 高温小型传感器S1H型　　高温中型传感器M2H型 ScA工程检测仪器网

技术参数	支架HS型	支架HM型	标准S1型	标准M2型	标准L2型	高温S1H型	高温M2H型
适用管径(DN)	15～100	50～700	15～100	50～700	300～6000	15～100	50～700
材　质	铝合金		ABS			特殊高温材料
工作频率	1MHz
常用安装方法	V (N、W)法	V、Z法	V (N、W）法	V、Z法	Z法	V (N、W）法	V、Z法
标　定	整机配对标定
磁　性	有				无
适用温度	0～70℃					0℃～160℃
防护等级	IP65
外形尺寸	200×25×25	280×40×40	45×30×30	60×45×45	80×70×55	90×85×24	90×82×29
质量（克）	250	1080	75	250	650	94	150
介质种类	水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体
介质浊度	≤20000ppm且气泡含量小
适用管材	碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里
管道衬材	环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等
信号电缆	标准配置：5米×2，可选配10米×2或15米×2

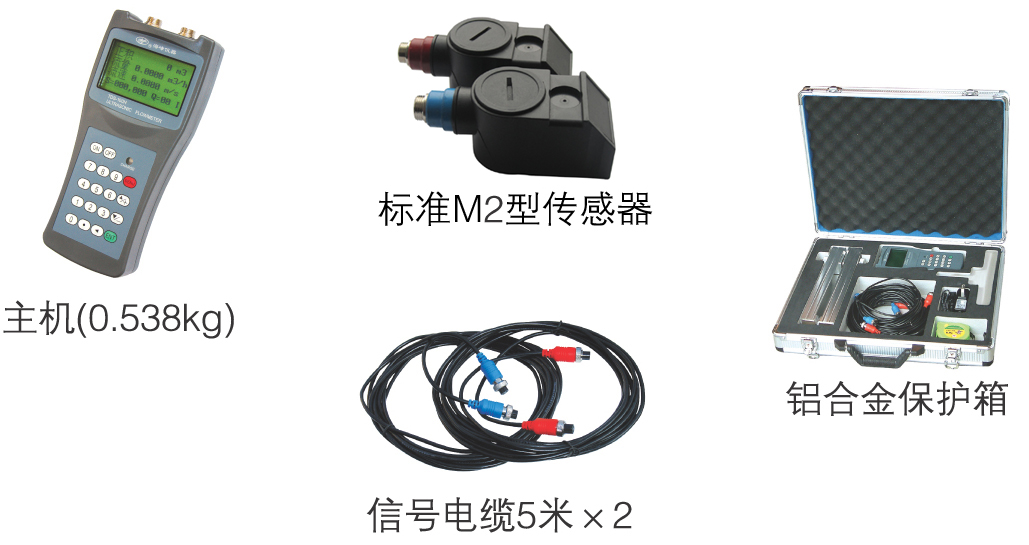

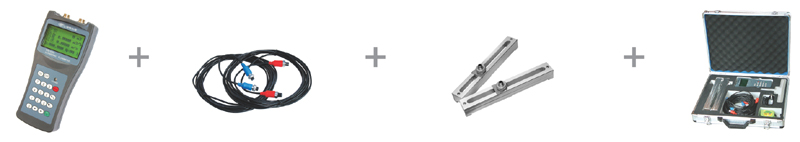

标准配置
