便携式超声波流量计/热量表

TDS-100P型便携式超声波流量计/热量表，适用于各种工业现场中液体流量/热量的在线标定和巡检测量。具有操作简单、测量精度高、一致性好、可在线打印、电池供电时间长、可实现热量测量等特点，被广泛应用于石油化工、冶金、电力、自来水、水利、能源监测等行业。

技术参数

*  流量测量精度：*于1%， 热量测量精度：2%~3%ERE工程检测仪器网
*  工作电源：内置镍氢充电电池可连续工作24小时，充电电源220VERE工程检测仪器网
*  测量周期：500ms (每秒2次，每个周期采集128组数据)ERE工程检测仪器网
*  显示位数：8位，2行汉字同屏显示ERE工程检测仪器网
*  热耗计算：从0.25K开始，温度分辨率：0.01℃ERE工程检测仪器网
*  温度范围：4℃ ～ 95℃， 温差范围：3℃ ～ 75℃ERE工程检测仪器网
*  环境温度：B类  -25℃ ～ 55℃ERE工程检测仪器网
*  信号输出：隔离RS485ERE工程检测仪器网
*  通讯协议：MODBUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议ERE工程检测仪器网
*  打印输出：内置热敏一体式打印机，实现实时或定时打印ERE工程检测仪器网
*  数据存储：选配内置存储器（SD卡) 可存储时间、瞬时流量、累积流量、信号状态等，并可将数据导入计算机 (数据存储与打印功能只能选其一)ERE工程检测仪器网
*  安装方式：外敷式安装ERE工程检测仪器网
*  温度传感器：PT100外夹式铂电阻ERE工程检测仪器网
*  其它功能：自诊断，提示当前工作状态是否正常

传感器参数

技术参数	支架HS型	支架HM型	标准S1型	标准M2型	标准L2型	高温S1H型	高温M2H型
适用管径(DN)	15～100	50～700	15～100	50～700	300～6000	15～100	50～700
材　质	铝合金		ABS			特殊高温材料
工作频率	1MHz
常用安装方法	V (N、W)法	V、Z法	V (N、W）法	V、Z法	Z法	V (N、W）法	V、Z法
标　定	整机配对标定
磁　性	有				无
适用温度	0～70℃					0℃～160℃
防护等级	IP65
外形尺寸	200×25×25	280×40×40	45×30×30	60×45×45	80×70×55	90×85×24	90×82×29
质量（克）	250	1080	75	250	650	94	150
介质种类	水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体
介质浊度	≤20000ppm且气泡含量小
适用管材	碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里
管道衬材	环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等
信号电缆	标准配置：5米×2，可选配10米×2或15米×2

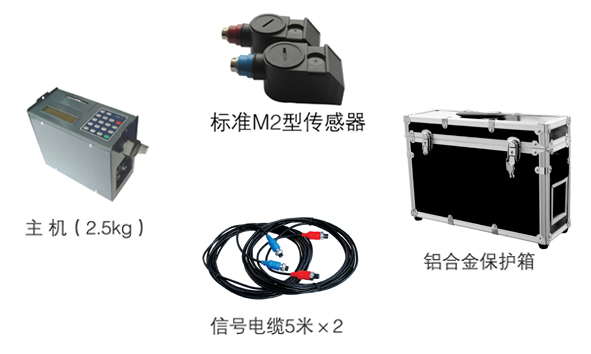

标准配置
