旁压仪

旁压仪，PM系列：是工程勘察中原位测试的专用仪器，用来测定土层的力学参数。旁压仪适用于各种不同的土，具有**、高效的*越性,是一种十分理想的工程地质勘测工具。可用于测定粘性土、粉土、砂土及软岩等不同土层的承载力，旁压模量和应力应变关系等岩土参数。许多年来，国内应用及研究表明，用旁压试验成果确定地基承载力，估算单桩限承载力与基础沉降量等，其精度和安全度等更接近于工程实测值。旁压试验根据其旁压器放入测试点的方法不同,分为预钻式旁压试验(PMT)和自钻式旁压试验（SBPMT）两种，以适应不同的地层要求。QwW工程检测仪器网

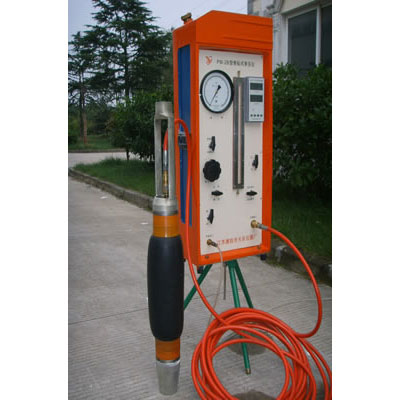

PM型旁压仪是在国内外旁压仪的基础上,并根据我们多年的经验而研制的新一代岩土工程原位测试仪器。在产品的设计和研制过程中，充分考虑了仪器使用的现场条件及使用的方便性和实用性。QwW工程检测仪器网
该产品具有以下特点：QwW工程检测仪器网
1、*次将传统的液压缸装置引入旁压仪设备中，使得加荷能力可达6.0MPa，本新颖的结构已获得国家**。远远超过原国产旁压仪2.0MPa的实际加压能力，扩大了旁压仪的试验范围。QwW工程检测仪器网
2、*创性地设计和制造的带有新型接头的同轴加压管路系统，使得试验深度大为提高，可达100米甚至更大，同时彻底避免了原国产旁压仪用多根普通尼龙管作为加压联接管路而带来的易老化、易泄漏等缺陷，可靠耐用，使用方便，适合野外工作环境，本同轴导压管已获得国家**。QwW工程检测仪器网
3、简化的旁压器结构设计和对弹性膜制造的工艺更新使得更换旁压器弹性膜极为方便，彻底解决了原旁压仪更换弹性膜十分困难的状况。QwW工程检测仪器网
4、采用传感器等电子技术，PM型旁压仪具有试验数据的自动采集、储存和与计算机数据通讯的功能，降低了操作劳动强度，为旁压试验成果计算机分析处理创造了条件。QwW工程检测仪器网
PM型旁压仪在2002年度经江苏省产品监督检验中心所检测，其精度和各项指标均符合设计要求并满足测试精度，并于二00二年通过了由江苏省科技厅组织的由国内知名专家、教授组成的鉴定委员会的鉴定，并一致认为“该产品结构合理，设计科学，研制成果达到了国内**水平，填补了国内不能生产高压旁压仪的空白，可以替代进口同类产品（苏科鉴字[2002]第859号）”。QwW工程检测仪器网
随着对产品的不断改进，PM型旁压仪在国内得到广泛的应用。该产品在一九九九年被《岩土工程界》评选为全国用户满意产品，同时，由于其*越的性价比，产品亦于近两年来逐步进入国际市场。 QwW工程检测仪器网
预钻式旁压仪QwW工程检测仪器网
一、PM-1A、PM-1B型QwW工程检测仪器网
此型号为低压预钻式旁压仪，试验压力为2.5MPa。适用于一般（中、低等）强度的粘性土、粉性土等.QwW工程检测仪器网
1、PM-1A型QwW工程检测仪器网
主要用于较浅层的旁压试验。旁压器公称直径φ50mm，采用手动钻具成孔，适合试验深度一般为10米左右。QwW工程检测仪器网
主要配置：PM-1A型旁压仪主机一台、自动记录仪一套、φ50mm旁压器一套、同轴导压管一套（15米）及相关钻具等。QwW工程检测仪器网
PM-1B型QwW工程检测仪器网
适合试验深度为30米左右，增加导压管长度可使试验深度达45米左右。一般采用钻机成孔。QwW工程检测仪器网
主要配置：PM-1B型旁压仪主机一台、自动记录仪一套、φ90mm旁压器一套、同轴导压管二套（15米/套）及相关配件。QwW工程检测仪器网
二、PM-2B中压级预钻式旁压仪QwW工程检测仪器网
此型号为中压级预钻式旁压仪，试验压力为6.0Mpa左右,适用范围较广,试验深度较大(可达100米左右)。可用于包含中等强度以上的粘性土，粉性土及强风化岩等地基的旁压试验。QwW工程检测仪器网
主要配置：PM-2B型旁压仪主机一台、自动记录仪一套、φ90mm旁压器一套、同轴导压管二套（15米/套）及相关配件。QwW工程检测仪器网
三、PM-3高压预钻式旁压仪QwW工程检测仪器网
此型号为高压预钻式旁压仪，试验压力为10.0Mpa左右，旁压器直径为φ70mm,适用于硬质土层至中等风化岩等地基的旁压试验.QwW工程检测仪器网
PM型系列旁压仪的主要性能及参数QwW工程检测仪器网
