数显非金属薄板抗折试验机

数显非金属薄板抗折试验机，FZS-5000型是用来测定石棉水泥波瓦、平板、稻草板、石膏板及轻质保温材料制板等非金属材料薄板抗折力（抗折强度）的试验设备。数显非金属薄板抗折试验机按照Q/JYY002—2003《FZS型数显非金属薄板抗折试验机》制造，符合GB8040-1987《石棉水泥波瓦、平板抗折试验方法》、ISO393-1:1983《屋面及墙面用波瓦及配件》和ISO396-1:1980《石棉水泥平板》等试验方法中对抗折试验设备的要求。Uem工程检测仪器网
技术参数Uem工程检测仪器网
1．*大试验力： 5000NUem工程检测仪器网
2．试验力示值误差： ±1%Uem工程检测仪器网
3．数显表示值： 0～5000 NUem工程检测仪器网
4．工作台（长×宽）：1560×720 mmUem工程检测仪器网
5．压头支座规格Uem工程检测仪器网
6．压头行程： ≤200mmUem工程检测仪器网
压头运行速度：5～1500mm/min无级可调Uem工程检测仪器网
7．支座间距：200~1500mm 手动调节Uem工程检测仪器网
8．工作压力：P=2.0MPaUem工程检测仪器网
9．油箱*大容量：35升Uem工程检测仪器网
10．油泵流量：Q=10升/分Uem工程检测仪器网
油泵压力：2.5MPaUem工程检测仪器网
11．电机功率：0.55KWUem工程检测仪器网
12．传感器量程：0~500kgfUem工程检测仪器网
试验机正常工作的条件Uem工程检测仪器网
1．数显非金属薄板抗折试验机应安放在干燥通风的室内，在稳定的基础上铅垂安装，室内温度10～35℃；Uem工程检测仪器网
2．电源：交流三相四线 380V±10%；Uem工程检测仪器网
3．液压系统压力为1.0～2.5MPa；Uem工程检测仪器网
4．周围无震动，环境中无腐蚀性介质；Uem工程检测仪器网
5．数显非金属薄板抗折试验机必须可靠的接地。Uem工程检测仪器网
结构Uem工程检测仪器网
FZS-5000型数显非金属薄板抗折试验机是根据GB8040-1987等标准对抗折设备的要求采用机、液、电结合设计而成的一种采用电子测力技术的新型抗折试验机。由主机、液压系统、电控系统三个主要部分组成。Uem工程检测仪器网

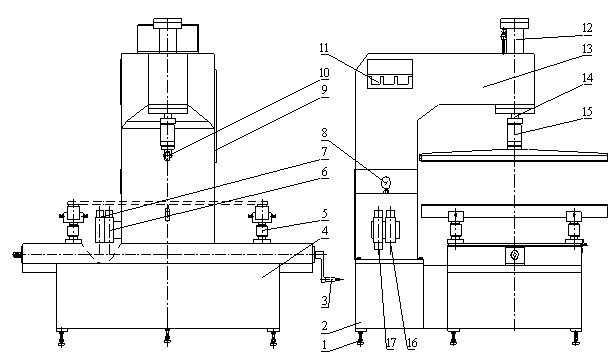

1.支脚 2.底座 3.调整丝杠及摇柄 4.工作台 5.支承辊刀 6. 溢流阀 7.2B2换向电磁阀 8.压力表 9.操作面板 10. 上压辊刀 11.电源开关 12..油缸 13.立柱 14活塞 15.压力传感器 16.节流阀Uem工程检测仪器网
