| TDS-100F固定分体式超声波流量计详细信息 | ||||||||
 |
|
|||||||
| 产品介绍 | ||||||||

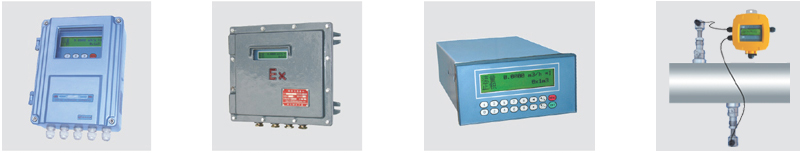

TDS-100F系列固定分体式超声波流量计广泛应用于工业现场中各种液体的在线流量计量。主机分为壁挂标准型、壁挂防爆型、盘装型和本地显示型 (F4型主机)；传感器分为外缚式、插入式、管段式等。
|
技术参数
|
标准S1型
|
标准M2型
|
标准L2型
|
高温S1H型
|
高温M2H型
|
|
适用管径
|
DN15～DN100
|
DN50～DN700
|
DN300～DN6000
|
DN15～DN100
|
DN50～DN700
|
|
材 质
|
ABS
|
特殊高温材料
|
|||
|
工作频率
|
1MHz
|
||||
|
安装方法
|
V (N、W）法
|
V、Z法
|
Z法
|
V (N、W)法
|
V、Z法
|
|
标 定
|
整机配对标定
|
||||
|
磁 性
|
有
|
无
|
|||
|
适用温度
|
0℃～70℃
|
0℃～160℃
|
|||
|
防护等级
|
IP68（可浸水工作，水深≤3米）
|
||||
|
外形尺寸
|
45×30×30
|
60×45×45
|
80×70×55
|
90×85×24
|
90×82×29
|
|
质量(克/对)
|
75
|
250
|
650
|
94
|
150
|
|
介质种类
|
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。
|
||||
|
介质浊度
|
≤20000ppm且气泡含量小
|
||||
|
适用管材
|
碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里。
|
||||
|
管道衬材
|
环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等。
|
||||
|
信号电缆
|
SEYV75-2型专用屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗
干扰性，并注意 电缆不要与高压电缆并行，尽量避开变频器等干扰源。 |
||||
|
技术参数
|

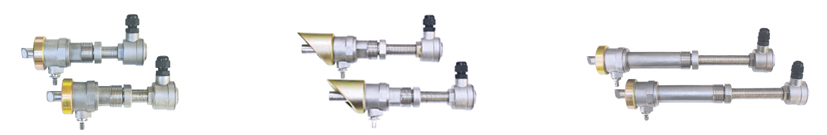

标准插入B型（直插式）
|
插入C型（斜插式，极不常用）
|
加长插入B型（水泥管用）
|
|
适用管径
|
DN80mm以上
|
||
|
材 质
|
球阀与探杆：不锈钢316L；球阀底座：普通碳钢(不锈钢选配)
|
||
|
工作频率
|
1MHz
|
||
|
适用管材
|
碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、水泥管等管道，允许有衬里
备注：1、碳钢、不锈钢可直接焊接(不锈钢管道必须采用不锈钢底座，用户订货时请注意)。
2、其它管采用管箍方可安装(管箍材质：碳钢,订货时请提供准确的管道外径或周长)。
|
||
|
安装方式
|
Z法
|
||
|
适用温度
|
－40℃～160℃
|
||
|
开孔尺寸
|
Ф19mm(安装时使用厂家提供的专用开孔器，可实现带压不停产安装)
|
||
|
压力等级
|
1.6MPa(安装时压力＜0.8MPa）
|
||
|
防护等级
|
IP68（可浸水工作，水深≤3米）
|
||
|
安装空间
|
井壁到管壁≥550mm
|
井壁到管壁≥360mm
|
井壁到管壁≥700mm
|
|
长 度
|
186mm
|
228mm
|
330mm
|
|
介质种类
|
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。
|
||
|
介质浊度
|
≤20000ppm且气泡含量小
|
||
|
信号电缆
|
SEYV75-2型专用屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗干扰性，
并注意电缆不要与 高压电缆并行，尽量避开变频器等干扰源。 |
||
卫生型管段式管道参数
|
技术参数
|
卫生型管段式
|
π型管段式
|
标准管段式
|
|
适用主机
|
一体式、分体式、经济型、流量模块
|
一体式、分体式、经济型、流量模块、水表
|
|
|
适用管径
|
DN25-DN80
|
DN15-DN40
|
DN50-DN1000
|
|
材 质
|
不锈钢
|
碳钢（不锈钢选购）
|
|
|
工作频率
|
1MHz
|
||
|
连接方式
|
活接连接
|
法兰连接
|
|
|
适用温度
|
－40℃～160℃
|
||
|
标 定
|
整机在线标定
|
||
|
防护等级
|
IP68(可潜水工作，水深≤3米)
|
||
|
外形尺寸
|
见下表
|
||
|
公称压力
|
见下表
|
||
|
介质种类
|
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。
|
||
|
介质浊度
|
≤20000ppm且气泡含量小
|
||
|
管道衬材
|
无
|
||
|
信号电缆
|
SEYV75-2型专用屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗干扰性，
并注意电缆不要与高压电缆并行，尽量避开变频器等干扰源。 |
||
|
公称通径
DN(mm)
|
额定压力
(MPa)
|
π形管段
|
标准管段
|
法兰尺寸(mm)
|
|||||
|
L1
|
L2
|
D
|
D1
|
D2
|
f
|
Ｎ-Φ
|
法兰厚度
|
||
|
15(派形管)
|
1.6
|
320
|
|
95
|
65
|
45
|
2
|
14×4
|
14
|
|
20(派形管)
|
360
|
|
105
|
75
|
55
|
2
|
14×4
|
16
|
|
|
25(派形管)
|
390
|
|
115
|
85
|
65
|
3
|
14×4
|
18
|
|
|
32(派形管)
|
450
|
|
140
|
100
|
76
|
3
|
18×4
|
18
|
|
|
40(派形管)
|
500
|
|
150
|
110
|
84
|
3
|
18×4
|
20
|
|
|
20
|
|
195
|
105
|
75
|
55
|
2
|
14×4
|
16
|
|
|
25
|
|
225
|
115
|
85
|
65
|
3
|
14×4
|
18
|
|
|
32
|
|
230
|
140
|
100
|
76
|
3
|
18×4
|
18
|
|
|
40
|
|
245
|
150
|
110
|
84
|
3
|
18×4
|
20
|
|
|
50
|
|
200
|
160
|
125
|
100
|
3
|
18×4
|
22
|
|
|
65
|
|
210
|
180
|
145
|
120
|
3
|
18×4
|
24
|
|
|
80
|
|
225
|
195
|
160
|
135
|
3
|
18×8
|
24
|
|
|
100
|
|
250
|
215
|
180
|
155
|
3
|
18×8
|
26
|
|
|
125
|
|
270
|
245
|
210
|
185
|
3
|
18×8
|
28
|
|
|
150
|
|
300
|
280
|
240
|
210
|
3
|
23×8
|
28
|
|
|
200
|
|
370
|
335
|
295
|
265
|
3
|
23×12
|
30
|
|
|
250
|
|
450
|
405
|
355
|
320
|
3
|
25×12
|
32
|
|
|
300
|
|
500
|
460
|
410
|
375
|
4
|
25×12
|
32
|
|
|
350
|
|
550
|
520
|
470
|
435
|
4
|
25×16
|
34
|
|
|
400
|
|
600
|
580
|
525
|
485
|
4
|
30×16
|
38
|
|
|
400
|
1.0
|
|
600
|
565
|
515
|
482
|
4
|
25×16
|
30
|
|
450
|
|
700
|
615
|
565
|
532
|
4
|
25×20
|
30
|
|
|
500
|
|
800
|
670
|
620
|
585
|
4
|
25×20
|
32
|
|
|
600
|
|
1000
|
780
|
725
|
685
|
5
|
30×20
|
36
|
|
|
700
|
|
1100
|
860
|
810
|
775
|
5
|
24×25
|
32
|
|
|
800
|
|
1200
|
975
|
920
|
880
|
5
|
24×30
|
32
|
|
|
900
|
|
1300
|
1075
|
1020
|
980
|
5
|
24×30
|
34
|
|
|
1000
|
|
1400
|
1175
|
1120
|
1080
|
5
|
28×30
|
36
|
|
